Разборка генератора КАМАЗ — это важный процесс, который позволяет не только выявить и устранить неисправности, но и продлить срок службы устройства. В данной статье мы представим пошаговую инструкцию по разборке генератора, а также расскажем о технологии дефектовки узлов, проверке обмоток и подшипников. Знание этих аспектов поможет вам самостоятельно выполнять ремонтные работы, что сэкономит время и средства, а также повысит уверенность в своих силах при обслуживании автомобиля.
Подготовительный этап и демонтаж узла
Перед началом работы отключите аккумуляторные батареи, так как генератор всегда под напряжением бортовой сети. Обязательно отсоедините клеммы «массы», чтобы избежать короткого замыкания при случайном контакте силовых проводов с кузовом автомобиля или инструментом. Пропуск этого шага может повредить электронный блок управления двигателем или привести к сгоранию предохранителей.
Снятие генератора с двигателя КАМАЗ требует доступа к приводному ремню и крепежным болтам. На моторах серии КАМАЗ-740 натяжение ремня регулируется перемещением генератора по направляющим планкам или с помощью отдельного натяжного механизма. Ослабив крепления, снимите ремень, затем открутите гайки на регулировочной планке и крепежный болт кронштейна.
⚠️ Важно: Перед снятием ремня внимательно проверьте его состояние. Если на поверхности есть глубокие трещины или расслоения, рекомендуется заменить ремень одновременно с ремонтом генератора, так как старый ремень может стать причиной повторной поломки.
После извлечения агрегата из моторного отсека очистите его от грязи и масла. Масляная пленка на корпусе затрудняет работу и может привести к проскальзыванию инструмента. Для очистки используйте специальные обезжириватели или дизельное топливо, избегая попадания агрессивных жидкостей внутрь вентиляционных отверстий.
Для удобства диагностики и разборки генератор лучше зафиксировать в тисках, предварительно обложив губки мягким материалом, чтобы не повредить алюминиевые крышки. В процессе демонтажа может потребоваться значительное физическое усилие, особенно если болты закисли от времени и высокой температуры. Использование проникающей смазки перед откручиванием крепежа значительно упростит задачу.
Разборка задней части и проверка щеточного узла
Разборка генератора начинается с задней части, где расположены регулятор напряжения и выпрямительный блок. На этой стороне установлен пластиковый кожух, защищающий внутренние элементы от пыли и влаги. Сняв кожух, вы получите доступ к контактной группе и щеткодержателю, который часто вызывает проблемы при нестабильной зарядке.
Щеточный узел на генераторах КАМАЗ может быть интегрирован с регулятором напряжения или выполнен в виде отдельного съемного элемента. Для его демонтажа необходимо открутить винты, крепящие его к задней крышке. При извлечении будьте осторожны, чтобы не повредить хрупкие графитовые щетки и пружины, прижимающие их к контактным кольцам.
- Открутите три винта, крепящие регулятор напряжения к щеткодержателю (если они разъединены) или к корпусу генератора.
- Аккуратно извлеките узел в сборе, стараясь не повредить выводы обмотки статора.
- Проверьте состояние щеток: их минимальная высота должна составлять не менее 5 мм, иначе потребуется замена.
- Убедитесь, что щетки свободно перемещаются в каналах держателя и не заедают.
Неравномерный износ щеток может указывать на перекос щеткодержателя или загрязнение контактных колец. В таких случаях простая замена щеток не решит проблему; потребуется полировка колец или замена всего узла. Также обратите внимание на состояние пружин, которые со временем могут потерять упругость и не обеспечивать надежный контакт.
После снятия щеточного узла открывается доступ к выпрямительному блоку (диодному мосту). Он крепится к задней крышке несколькими болтами и соединен с выводами обмотки статора. Перед отсоединением проводов рекомендуется сделать фотографию схемы подключения или зарисовать ее, чтобы избежать путаницы с полярностью при сборке. Диодный мост проверяется с помощью мультиметра на наличие пробоя или обрыва; в случае неисправности он подлежит замене.
| Этап разборки | Описание процесса | Особенности и советы |
|---|---|---|
| Подготовка | Снять генератор с автомобиля, отключить аккумулятор | Обязательно отключите все электрические соединения |
| Осмотр | Проверить состояние генератора, выявить повреждения | Обратите внимание на щетки и ротор |
| Разборка корпуса | Открутить болты и снять крышку генератора | Используйте подходящие инструменты для предотвращения повреждений |
| Извлечение ротора | Аккуратно вынуть ротор из статора | Убедитесь, что не повредили обмотки |
| Замена щеток | Заменить изношенные щетки на новые | Проверяйте длину щеток перед установкой |
| Сборка | Собрать генератор в обратном порядке | Проверьте все соединения перед установкой на автомобиль |
| Тестирование | Проверить работоспособность генератора | Используйте мультиметр для проверки напряжения |
Интересные факты
Вот несколько интересных фактов о разборке генератора КАМАЗ, его технологии и особенностях:
Конструкция генератора: Генераторы, устанавливаемые на автомобили КАМАЗ, обычно имеют щеточно-коллекторную конструкцию. Это означает, что при разборке необходимо уделять особое внимание состоянию щеток и коллектора, так как их износ может значительно повлиять на эффективность работы генератора. Замена щеток — одна из самых распространенных процедур при обслуживании.
Специфика разборки: Разборка генератора КАМАЗ требует использования специализированного инструмента, такого как динамометрический ключ, для обеспечения правильного затяжки крепежных элементов. Это важно, так как неправильная затяжка может привести к повреждению компонентов или снижению производительности генератора.
Проверка на наличие повреждений: Во время разборки генератора важно не только заменить изношенные детали, но и провести тщательную проверку на наличие трещин или других повреждений в корпусе и обмотках. Это позволяет предотвратить возможные поломки в будущем и продлить срок службы генератора.
Разъединение крышек и извлечение ротора
Ключевым этапом разборки является отделение передней и задней крышек генератора, между которыми находятся статор и ротор. Эти части соединены четырьмя длинными стяжными болтами, которые проходят через весь корпус. Для их отворачивания может потребоваться значительное усилие, поэтому рекомендуется использовать вороток с длинной ручкой или накидную головку.
Перед разъединением половин корпуса необходимо отсоединить выводы обмотки статора от выпрямительного блока. На некоторых моделях генераторов КАМАЗ эти выводы могут быть припаяны, что требует осторожной работы с паяльником и последующей зачистки контактов. В других случаях используются гайки или болтовые соединения, которые можно просто открутить.
⚠️ Внимание: При разъединении крышек ротор может выпасть. Чтобы избежать травм и повреждений обмоток, поддерживайте вал рукой или установите генератор в вертикальное положение перед окончательным снятием болтов.
После отворачивания стяжных болтов крышки разделяются. Обычно ротор остается в передней крышке, так как подшипник установлен именно там. Статор и задняя крышка снимаются отдельно. Если ротор «прикипел» в подшипнике и не выходит, аккуратно воспользуйтесь деревянной или пластиковой выколоткой, подстукивая по валу с противоположной стороны.
Важно при разделении крышек не повредить места установки подшипников. Алюминий, из которого изготовлены крышки, является мягким металлом, и неосторожное обращение с инструментом может оставить задиры, что приведет к перекосу подшипника при сборке. Все снятые детали следует разложить в порядке их снятия или пронумеровать, чтобы избежать путаницы при обратной сборке.

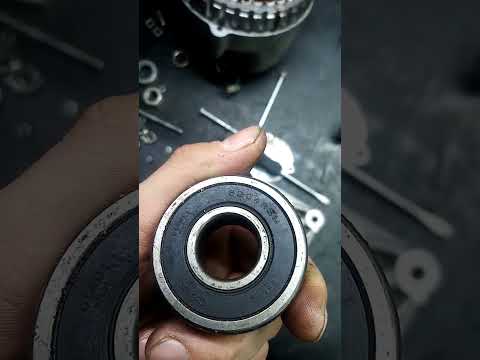

Дефектовка подшипников и обмоток
После полной разборки генератора проводится детальная проверка всех компонентов. Особое внимание уделяется подшипникам качения, которые обеспечивают вращение ротора. Передний подшипник обычно установлен в крышке, а задний — на валу ротора. Если наблюдаются люфт, шум при вращении или затрудненное движение, это сигнализирует о необходимости замены подшипникового узла.
Обмотки статора и ротора проверяются на наличие обрывов, межвитковых замыканий и пробоя на «массу». Для этой проверки используются мультиметр или специализированный тестер. Сопротивление обмоток должно соответствовать значениям, указанным в технической документации. Изменение цвета изоляции или появление запаха гари указывают на перегрев и повреждение изоляции.
| Параметр проверки | Нормальное состояние | Признаки неисправности |
|---|---|---|
| Подшипники | Бесшумное вращение, отсутствие люфта | Гудение, заклинивание, радиальный люфт |
| Контактные кольца | Гладкая поверхность, без глубоких борозд | Рифленость, почернение, глубокие канавки |
Вал ротора должен быть ровным, без коррозии и механических повреждений. Особое внимание стоит уделить местам установки подшипников. Если на валу образовалась выработка (проворот подшипника), это может привести к биению ротора и его соприкосновению со статором в процессе работы. В таких случаях необходимо восстановление посадочных мест или полная замена ротора.
Контактные кольца ротора также требуют внимательного осмотра. Если на их поверхности имеются глубокие борозды от щеток или значительный нагар, кольца следует обработать мелкой наждачной бумагой или проточить на токарном станке. Чрезмерное уменьшение диаметра колец недопустимо, так как это может нарушить работу щеточного узла.
Типичные ошибки при разборке и сборке
Ремонт электрооборудования требует внимательности, и даже опытные специалисты могут допускать ошибки, приводящие к повторным неисправностям. Одной из распространенных проблем является неверная установка подшипников. Запрессовка нового подшипника ударными методами без оправки часто приводит к разрушению внутренней обоймы или повреждению сепаратора.
- Неправильная маркировка проводов — при отсоединении обмоток статора не помечаются выводы, что может привести к неверному соединению фаз при сборке и, как следствие, к отсутствию зарядки.
- Чрезмерная затяжка стяжных болтов — избыточное усилие при затягивании корпуса может вызвать трещины в алюминиевых крышках или деформацию мест установки подшипников.
- Недостаток смазки подшипников — новые подшипники часто поставляются с консервационной смазкой, не подходящей для высоких скоростей, или могут быть вовсе без смазки, что требует добавления специализированного состава.
- Неправильная центровка крышек — при сборке важно корректно совместить направляющие втулки, иначе ротор может заклинить, а подшипники перекоситься.
Еще одной распространенной ошибкой является использование неподходящих материалов для изоляции. Применение обычного скотча или низкокачественной изоленты в условиях высокой температуры подкапотного пространства может привести к расплавлению изоляции и короткому замыканию. Рекомендуется использовать только термостойкие материалы и лак.
Сборка генератора осуществляется в порядке, обратном разборке. Особое внимание следует уделить затяжке гаек на валу ротора, фиксирующих шкив. Недостаточная затяжка может привести к проворачиванию шкива и повреждению вала, в то время как чрезмерная затяжка может вызвать срыв резьбы. Момент затяжки должен соответствовать техническим требованиям, установленным заводом-изготовителем.
Финальная проверка и установка на автомобиль
После завершения сборки генератора важно убедиться в правильности выполненных действий. Ротор должен вращаться свободно и бесшумно, без заеданий или биений. Если при прокрутке слышен скрежет или ощущается неравномерность, генератор нужно разобрать и устранить выявленные проблемы.
Перед установкой на автомобиль рекомендуется провести предварительное тестирование на стенде или с аккумулятором. Для этого кратковременно подайте напряжение на обмотку возбуждения и проверьте наличие напряжения на силовом выходе при вращении шкива. Это поможет избежать повторного демонтажа в случае ошибок.
⚠️ Важно: Не проверяйте «на искру», замыкая плюсовой вывод на массу. Это может вывести из строя диодный мост и повредить регулятор напряжения.
Установка генератора на двигатель КАМАЗ осуществляется в обратном порядке. После монтажа правильно натяните приводной ремень. Избыточное натяжение может привести к быстрому износу подшипников генератора и насоса охлаждающей жидкости, а недостаточное — к проскальзыванию и недостаточной зарядке аккумуляторов.
После запуска двигателя проверьте напряжение в бортовой сети с помощью вольтметра или мультиметра. На прогретом двигателе с включенными потребителями оно должно находиться в пределах 13.8–14.5 Вольт. Если напряжение выходит за эти рамки, повторно проверьте работу регулятора напряжения и качество соединений.
Технические параметры и совместимость узлов
При ремонте генератора важно учитывать его модификацию, так как на разные модели КАМАЗ устанавливались различные серии агрегатов. Наиболее распространены генераторы серий Г-222, 37.3701 и современные версии с интегрированными регуляторами. Параметры обмоток и подшипников могут различаться, поэтому при замене деталей лучше ориентироваться на маркировку.
| Модель генератора | Номинальный ток (А) | Тип регулятора |
|---|---|---|
| Г-222 | 40 | Контактный (релейный) |
| 37.3701 | 55-80 | Бесконтактный (интегральный) |
Использование подшипников неправильного размера или класса точности недопустимо. В генераторах КАМАЗ обычно устанавливаются шарикоподшипники с закрытыми или открытыми обоймами, рассчитанные на высокие обороты и температуры. Применение дешевых аналогов от неизвестных производителей часто приводит к тому, что ресурс узла составляет всего несколько тысяч километров.
Во время эксплуатации рекомендуется периодически проверять состояние генератора, очищая его от пыли и контролируя натяжение ремня. Своевременное обслуживание помогает избежать неожиданных поломок в пути и обеспечивает стабильную работу всей электрической системы грузовика. Правильно отремонтированный генератор служит долго и надежно, выдерживая тяжелые условия эксплуатации.
Инструменты и оборудование для разборки генератора
Для успешной разборки генератора КАМАЗ необходимо подготовить определённый набор инструментов и оборудования, которые обеспечат эффективность и безопасность работы. Важно помнить, что генератор является сложным устройством, и его разборка требует аккуратности и внимательности.
Первым шагом в подготовке к разборке является сбор необходимых инструментов. В стандартный набор входят:
- Отвертки: Набор плоских и крестовых отверток различных размеров. Они понадобятся для снятия крышек и креплений.
- Гаечные ключи: Набор ключей различных размеров, включая торцевые и рожковые. Они используются для откручивания болтов и гаек, крепящих генератор к двигателю и другим компонентам.
- Плоскогубцы: Эти инструменты помогут при снятии проводов и других мелких деталей, которые могут быть зажаты или закручены.
- Мультиметр: Для проверки электрических соединений и диагностики неисправностей генератора. Он поможет определить, работает ли генератор должным образом до и после разборки.
- Ключи для снятия шкива: Специальные ключи, которые помогут аккуратно снять шкив с вала генератора, не повредив его.
- Клещи для зажимов: Используются для снятия зажимов, которые могут удерживать провода или другие элементы генератора.
- Съемники: В некоторых случаях может понадобиться съемник для извлечения подшипников или других зажатых деталей.
Кроме инструментов, важно также подготовить рабочее место. Оно должно быть чистым и организованным, чтобы избежать потери мелких деталей. Рекомендуется использовать специальный стол или верстак, на котором можно удобно разместить генератор и инструменты. Также стоит подготовить контейнеры для хранения снятых деталей, чтобы избежать их повреждения или потери.
Не менее важным аспектом является наличие средств индивидуальной защиты. Работая с генератором, необходимо использовать:
- Перчатки: Для защиты рук от острых краёв и загрязнений.
- Очки: Для защиты глаз от возможных искр или мелких частиц, которые могут вылететь при разборке.
- Спецодежда: Рекомендуется носить одежду, которая не будет мешать в процессе работы и защитит от загрязнений.
Таким образом, правильная подготовка инструментов и оборудования, а также создание безопасного рабочего пространства являются ключевыми факторами для успешной разборки генератора КАМАЗ. Это позволит избежать повреждений как самого генератора, так и его компонентов, а также обеспечит безопасность работника.
Сравнение различных моделей генераторов КАМАЗ
Генераторы, устанавливаемые на автомобили КАМАЗ, представляют собой важный элемент электрической системы, обеспечивающий зарядку аккумуляторов и питание всех электрических компонентов автомобиля. Существует несколько моделей генераторов, каждая из которых имеет свои особенности и предназначение. В этом разделе мы рассмотрим основные модели генераторов, используемых на КАМАЗах, их характеристики и отличия.
Генератор Г-220
Генератор Г-220 является одним из наиболее распространенных типов, устанавливаемых на старые модели КАМАЗов. Он имеет мощность 220 А и обеспечивает стабильную работу электрической системы при высоких нагрузках. Основные преимущества этого генератора включают простоту конструкции, доступность запчастей и возможность ремонта. Однако его недостатком является сравнительно низкая эффективность и большая масса, что может негативно сказаться на общей динамике автомобиля.
Генератор Г-300
Генератор Г-300 был разработан для более современных моделей КАМАЗов и обладает мощностью 300 А. Он отличается высокой надежностью и эффективностью, что позволяет ему справляться с увеличенными нагрузками, характерными для современных автомобилей. Кроме того, этот генератор имеет улучшенные характеристики по шумности и вибрации, что делает его более комфортным в эксплуатации. Однако его стоимость и сложность ремонта могут стать препятствием для некоторых владельцев.
Генератор Г-400
Генератор Г-400 представляет собой еще более мощный вариант, предназначенный для тяжелых условий эксплуатации. С мощностью 400 А он способен обеспечивать работу множества электрооборудования, включая мощные световые приборы и системы отопления. Этот генератор также отличается высокой устойчивостью к внешним воздействиям, таким как пыль и влага, что делает его идеальным для использования в условиях строительных площадок и вождения по бездорожью. Однако его высокая цена и требования к обслуживанию могут стать недостатками для некоторых пользователей.
Сравнительный анализ
При сравнении различных моделей генераторов КАМАЗ следует учитывать не только их мощность, но и такие факторы, как надежность, стоимость, доступность запчастей и простота обслуживания. Генератор Г-220 подходит для старых моделей и менее требователен в обслуживании, в то время как Г-300 и Г-400 обеспечивают более высокую производительность и надежность, но требуют более серьезного подхода к обслуживанию и могут быть дороже в эксплуатации.
Выбор генератора зависит от конкретных условий эксплуатации автомобиля, его назначения и требований к электрической системе. Важно учитывать, что правильный выбор генератора может существенно повлиять на общую производительность и надежность автомобиля КАМАЗ.
Рекомендации по обслуживанию и профилактике генератора
Обслуживание и профилактика генератора КАМАЗ являются важными аспектами, которые способствуют увеличению срока службы устройства и обеспечивают его надежную работу. Правильный уход за генератором позволяет избежать серьезных поломок и снизить затраты на ремонт. Рассмотрим основные рекомендации по обслуживанию и профилактике генератора.
Регулярная проверка состояния генератора
Первым шагом в профилактике генератора является регулярная проверка его состояния. Важно обращать внимание на следующие аспекты:
- Визуальный осмотр: Проверьте наличие трещин, повреждений или коррозии на корпусе генератора. Обратите внимание на состояние проводов и соединений.
- Проверка натяжения ремня: Убедитесь, что ремень генератора правильно натянут. Слишком слабый или слишком натянутый ремень может привести к его быстрому износу или повреждению генератора.
- Состояние щеток и коллекторов: Регулярно проверяйте состояние щеток и коллекторов. Износ щеток может привести к снижению производительности генератора.
Замена масла и фильтров
Для обеспечения нормальной работы генератора необходимо следить за состоянием масла и фильтров. Рекомендуется:
- Замена масла: Меняйте масло в соответствии с рекомендациями производителя. Загрязненное масло может привести к перегреву и повреждению внутренних компонентов генератора.
- Замена фильтров: Регулярно меняйте топливные и масляные фильтры, чтобы предотвратить загрязнение системы и обеспечить стабильную работу генератора.
Проверка электрических соединений
Электрические соединения генератора должны быть надежными и чистыми. Рекомендуется:
- Очистка контактов: Регулярно очищайте контакты от окислов и загрязнений. Это поможет избежать потерь напряжения и улучшит работу генератора.
- Проверка изоляции: Убедитесь, что изоляция проводов не повреждена. Поврежденные провода могут привести к короткому замыканию и выходу генератора из строя.
Тестирование генератора
Периодическое тестирование генератора поможет выявить возможные проблемы на ранней стадии. Рекомендуется:
- Проверка напряжения: Используйте мультиметр для проверки выходного напряжения генератора. Оно должно соответствовать нормам, указанным в технической документации.
- Тестирование под нагрузкой: Проверяйте работу генератора под нагрузкой, чтобы убедиться в его стабильности и производительности.
Своевременный ремонт
Если в процессе обслуживания были выявлены какие-либо неисправности, их необходимо устранять незамедлительно. Задержка с ремонтом может привести к более серьезным поломкам и увеличению затрат на восстановление генератора.
Следуя данным рекомендациям, вы сможете значительно продлить срок службы генератора КАМАЗ и обеспечить его надежную работу в любых условиях. Регулярное обслуживание и профилактика — залог успешной эксплуатации вашего транспортного средства.
