Выпускной коллектор КАМАЗ — это важный элемент, который отвечает за отвод отработанных газов из двигателя. Однако, если вы заметили, что на коллектор капает масло, это может свидетельствовать о серьезных проблемах, требующих немедленного внимания. В данной статье мы подробно рассмотрим основные причины течи масла, такие как неисправности прокладок, проблемы с сапуном и турбиной, а также предложим пошаговую инструкцию по диагностике и ремонту. Знание этих аспектов поможет вам избежать дорогостоящих ремонтов и продлить срок службы вашего автомобиля.
Диагностика источников попадания масла
Перед началом активных ремонтных работ важно точно определить место утечки масла на коллектор. Визуальный осмотр работающего двигателя может быть затруднен из-за высокой температуры и вибраций, поэтому рекомендуется использовать метод очистки и последующего наблюдения. Сначала остудите двигатель, затем тщательно очистите выпускной коллектор и окружающие его участки от старого нагара и масляных следов.
После очистки запустите двигатель на короткий период, чтобы обнаружить новую утечку. Если масло капает на коллектор сверху, вероятнее всего, проблема в прокладке клапанной крышки или уплотнении поддона турбины. Если утечка наблюдается сбоку или снизу, проверьте состояние прокладки головки блока цилиндров в области выпускных каналов или уплотнения масляного фильтра.
Важно различать внешнюю утечку и выброс масла через систему вентиляции. Если прокладки визуально целы и не показывают свежих подтеков, но масло на коллекторе все же появляется, это может указывать на выброс масла вместе с картерными газами. В таком случае проверьте сапун и систему вентиляции картера на наличие засоров или обмерзания.
Для более точного определения источника утечки можно использовать ультрафиолетовую лампу, предварительно добавив в масло флуоресцентную присадку. Это поможет выявить даже микроскопические трещины в патрубках или местах соединения фланцев, которые могут быть незаметны при обычном освещении.
Проверка системы вентиляции картера (Сапун)
Забитый сапун — одна из основных причин, по которой масло начинает капать на коллектор. При засорении системы вентиляции картера давление газов в двигателе увеличивается, и они ищут выход через слабые места. Масляный туман под давлением выталкивается через уплотнения, попадая на горячие элементы выхлопной системы.
Для проверки сапуна необходимо снять трубку и провести визуальный осмотр. Внутри не должно быть плотных отложений парафина или нагара. Если сапун замерз или забит, его нужно прочистить или заменить, так как работа двигателя с неисправной вентиляцией может привести к выдавливанию сальников.
Также рекомендуется проверить клапан рециркуляции картерных газов, если он предусмотрен в конструкции. Его заедание в закрытом положении создает такое же избыточное давление, как и засорение сапуна. Чистота системы вентиляции — залог отсутствия масляного угара через уплотнения.
| Этап устранения течи масла | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| 1. Диагностика утечки | Осмотр выпускного коллектора на наличие следов масла и определение источника утечки | Фонарик, зеркало, тряпки для протирки |
| 2. Снятие коллектора | Отключение всех соединений и креплений, снятие выпускного коллектора | Гаечные ключи, отвертки, домкрат |
| 3. Замена прокладок | Установка новых прокладок между коллектором и головкой блока цилиндров | Прокладки, герметик, силикон |
| 4. Установка коллектора | Установка коллектора на место, затяжка креплений с соблюдением момента | Гаечные ключи, динамометрический ключ |
| 5. Проверка на утечки | Запуск двигателя и проверка на наличие утечек масла | Фонарик, тряпки для протирки |
Интересные факты
Вот несколько интересных фактов, связанных с устранением течи масла на выпускной коллектор КАМАЗ:
Материалы и технологии: Для устранения течи масла на выпускном коллекторе часто используются специальные герметики, которые могут выдерживать высокие температуры и агрессивные химические вещества. Современные герметики на основе силикона или полиуретана обеспечивают надежное соединение и предотвращают утечки, что особенно важно для двигателей, работающих в тяжелых условиях.
Проблемы с перегревом: Течи масла на выпускном коллекторе могут привести к перегреву двигателя. Масло, попадая на горячие поверхности, может воспламеняться, что создает риск пожара. Поэтому своевременное устранение течи не только улучшает работу двигателя, но и повышает безопасность эксплуатации автомобиля.
Регулярная диагностика: Профилактика течи масла включает в себя регулярную диагностику и осмотр соединений и прокладок. На КАМАЗах, как и на других грузовых автомобилях, рекомендуется проверять состояние выпускного коллектора и его креплений, особенно после длительных поездок или в условиях повышенных нагрузок. Это позволяет выявить проблемы на ранней стадии и избежать серьезных поломок.

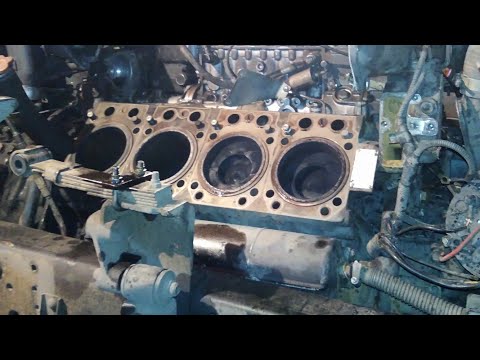

Замена прокладок выпускного коллектора и ГБЦ
Если диагностика показала, что масло капает из-под фланца коллектора, чаще всего виновата прокладка. На двигателях КАМАЗ используются металлические прокладки с графитовым покрытием или комбинированные варианты, которые со временем теряют эластичность и герметичность.
Замена прокладки требует полного снятия выпускного коллектора. Перед демонтажом необходимо слить охлаждающую жидкость, если конструкция подразумевает омывание коллектора, а также отсоединить приемную трубу глушителя. Болты, крепящие коллектор, часто прикипают, поэтому рекомендуется заранее обработать их проникающей смазкой.
При установке новой прокладки важно правильно затянуть крепежные болты. Слишком сильная затяжка может привести к деформации металла и быстрому прогоранию, а недостаточная затяжка не обеспечит герметичность. Рекомендуется использовать динамометрический ключ и затягивать болты по диагонали в несколько этапов.
Перед установкой необходимо тщательно очистить поверхности блока цилиндров и коллектора от старого нагара. Даже небольшие раковины или неровности на привалочной плоскости могут вызвать повторную течь в кратчайшие сроки. При необходимости плоскость следует фрезеровать или шлифовать.
Особенности герметизации стыков
В некоторых случаях, особенно с устаревшими двигателями, допускается использование термостойкого герметика вместе с прокладками. Однако не стоит полностью полагаться на герметик: он лишь дополняет прокладку, заполняя микроскопические неровности.
Правильный выбор герметика имеет большое значение. Для выпускного коллектора следует использовать только составы с пометкой «High Temp» или «Red», которые выдерживают температуры свыше 300 градусов Цельсия. Обычные силиконовые герметики быстро сгорают и теряют свои свойства.
Герметик нужно наносить тонким слоем, избегая излишков, которые могут попасть в выпускные каналы. Затвердевшие частицы герметика могут повредить турбину или катализатор. В этом случае тщательная подготовка поверхности важнее, чем количество нанесенного материала.
| Тип уплотнения | Температурный диапазон | Срок службы |
|---|---|---|
| Металлическая прокладка | до 800°C | Высокий |
| Паронитовая прокладка | до 400°C | Средний |
| Термогерметик | до 350°C | Низкий (в качестве дополнения) |
Неисправности турбокомпрессора
Турбокомпрессор — ключевой компонент, через который масло может попасть в выхлопную систему. Если на коллекторе в месте соединения с турбиной наблюдается капание масла, это может указывать на износ уплотнительных колец или втулок вала турбины. Масло, поступающее под давлением из подшипникового узла, попадает в «горячую улитку» и далее в выхлоп.
Часто причиной износа уплотнений становится несвоевременная замена масла или использование некачественных смазочных материалов. Резкая остановка двигателя после интенсивной работы также негативно сказывается на состоянии турбины, приводя к закоксовке масла в подшипниках.
Для диагностики состояния турбины необходимо снять патрубок подачи воздуха и проверить наличие люфта вала. Если вал имеет заметный люфт или на лопатках компрессора присутствует масляный налет, это указывает на необходимость ремонта или замены турбины. Неисправная турбина может вызывать утечки и приводить к серьезным повреждениям двигателя.
Важно также проверить систему подачи масла к турбине. Засорение подводящей трубки или фильтра может вызвать масляное голодание подшипников, что ускоряет их износ и приводит к утечкам. Давление масла в системе должно соответствовать установленным нормам для конкретной модели КАМАЗ.
Дренаж и отвод масла
Сливная трубка (драж) турбокомпрессора должна быть полностью свободной для оттока масла. Отложения или сжатие трубки могут привести к накоплению масла в корпусе подшипников, что вызовет его вытекание через уплотнения в коллектор.
При сборке после ремонта важно убедиться, что прокладка сливной трубки не закрывает отверстие для стока. Иногда, устанавливая новую прокладку, её материал может быть выдавлен внутрь канала, создавая препятствие для движения жидкости.
Регулярная проверка состояния сливной магистрали — важная часть технического обслуживания турбированных двигателей. Чистота масла и своевременная замена фильтров напрямую влияют на срок службы уплотнений турбокомпрессора.
Типичные ошибки при ремонте
При устранении утечки масла на выпускном коллекторе специалисты часто совершают ошибки, которые могут свести на нет все усилия. Осознание этих ошибок поможет избежать повторного ремонта и ненужных расходов.
- Использование неподходящих прокладок — установка прокладок, предназначенных для других двигателей, или дешевых низкокачественных аналогов приводит к их быстрому прогоранию. Рекомендуется использовать оригинальные запчасти КАМАЗ или проверенные качественные аналоги.
- Нарушение последовательности затяжки — произвольная затяжка болтов коллектора может вызвать перекос фланца. Это приводит к образованию зазора в одной части, через который начинает просачиваться масло, а в другой части прокладка может быть сжата слишком сильно.
- Игнорирование состояния плоскостей — установка новой прокладки на неровную, неочищенную поверхность обречена на неудачу. Плоскости должны быть ровными и чистыми, без остатков старого герметика и нагара.
- Неправильный выбор герметика — использование обычного красного или черного герметика в местах, где требуется высокотемпературный, приведет к его выгоранию в первые часы работы двигателя. Герметик станет сухой массой и потеряет свои свойства.
Профилактика и обслуживание системы
Чтобы избежать капания масла на коллектор и предотвратить повторение проблемы, важно соблюдать график технического обслуживания. Регулярная замена моторного масла и фильтров поддерживает чистоту системы смазки и вентиляции, что предотвращает образование отложений.
Периодически проверяйте уровень масла и состояние сапуна. Чистый двигатель легче диагностировать: на очищенном моторе новая утечка заметна сразу, что позволяет устранить её на ранних стадиях. Загрязненный двигатель скрывает мелкие неисправности до серьезной поломки.
Также следите за температурным режимом двигателя. Перегрев может привести к деформации металлических компонентов и потере эластичности уплотнителей. Обратите внимание на исправность системы охлаждения и натяжение ремней привода вентилятора или вязкость муфты.
Безопасность и контроль результата
После завершения ремонтных работ важно проверить их результативность. Для этого двигатель нужно прогреть до рабочей температуры, а затем дать ему поработать на холостом ходу. После этого следует увеличить обороты. В этот момент необходимо провести визуальный осмотр мест, где проводился ремонт.
Если не наблюдается дыма и капель масла, это свидетельствует об успешном устранении неисправности. Однако, если масло продолжает течь, стоит повторно провести диагностику, так как возможно, что источник утечки был определен неправильно или сам коллектор поврежден.
Работы по устранению утечек масла на выпускном коллекторе требуют внимательности и строгого соблюдения технологии. Качественно выполненный ремонт гарантирует безопасность эксплуатации грузовика и продлевает срок службы двигателя.
⚠️ Внимание: Масло, попадающее на горячий коллектор, может загореться. При появлении дыма или запаха гари немедленно остановитесь и заглушите двигатель для проверки.
⚠️ Внимание: Работы с горячим двигателем запрещены. Высокая температура выпускного коллектора может привести к серьезным ожогам.
Выбор качественных материалов для ремонта
При устранении течи масла на выпускной коллектор КАМАЗ одним из ключевых аспектов является выбор качественных материалов для ремонта. Правильный выбор материалов не только обеспечит надежность и долговечность ремонта, но и поможет избежать повторных утечек в будущем.
Первым шагом в выборе материалов является определение типа утечки. Если утечка происходит из-за износа прокладки, необходимо использовать прокладки, изготовленные из высококачественных термостойких материалов, таких как графит или силикон. Эти материалы способны выдерживать высокие температуры и давления, что особенно важно для работы двигателя КАМАЗ.
Для герметизации соединений можно использовать специальные герметики, которые предназначены для работы с высокими температурами и маслами. При выборе герметика стоит обратить внимание на его термостойкость и совместимость с маслами. Например, силиконовые герметики часто используются в автомобильной промышленности благодаря своей эластичности и способности сохранять герметичность даже при значительных температурных колебаниях.
Кроме того, важно учитывать качество крепежных элементов. Болты и гайки, которые используются для крепления выпускного коллектора, должны быть выполнены из высококачественной стали, устойчива к коррозии. Это поможет избежать проблем с ослаблением соединений и повторными утечками масла.
Не менее важным аспектом является выбор инструментов для проведения ремонта. Использование качественного инструмента не только упростит процесс, но и снизит риск повреждения деталей. Например, для демонтажа выпускного коллектора рекомендуется использовать динамометрический ключ, который позволит точно затянуть крепежные элементы до необходимого момента.
В заключение, выбор качественных материалов и инструментов для ремонта выпускного коллектора КАМАЗ является залогом успешного устранения течи масла. Не стоит экономить на материалах, так как это может привести к дополнительным затратам в будущем и необходимости повторного ремонта.
Рекомендации по выбору прокладок и герметиков
При устранении течи масла на выпускной коллектор КАМАЗ важным этапом является правильный выбор прокладок и герметиков. Эти компоненты играют ключевую роль в обеспечении герметичности соединений и предотвращении утечек. Рассмотрим основные рекомендации по их выбору.
1. Прокладки: Прокладки для выпускного коллектора должны быть изготовлены из высококачественных материалов, способных выдерживать высокие температуры и давления. Наиболее распространенными материалами являются:
- Металлические прокладки: Обеспечивают отличную герметичность и долговечность. Они могут быть выполнены из нержавеющей стали или других жаропрочных сплавов.
- Керамические прокладки: Имеют высокую термостойкость и устойчивы к воздействию химических веществ. Подходят для экстремальных условий эксплуатации.
- Композитные прокладки: Состоят из нескольких слоев, что позволяет им эффективно компенсировать неровности поверхности и обеспечивать надежную герметизацию.
2. Герметики: При использовании герметиков необходимо учитывать их термостойкость и совместимость с маслами и топливом. Рекомендуется выбирать:
- Силиконовые герметики: Обладают высокой эластичностью и стойкостью к температурным колебаниям. Они подходят для использования в условиях высоких температур, что делает их идеальными для соединений выпускного коллектора.
- Полиуретановые герметики: Обеспечивают отличную адгезию и устойчивы к воздействию масел и топлива. Они также обладают хорошей эластичностью, что позволяет им компенсировать вибрации.
- Ацетатные герметики: Подходят для использования в менее критичных условиях, но могут не выдерживать высокие температуры, поэтому их применение следует ограничить.
3. Советы по установке: При установке прокладок и герметиков важно соблюдать следующие рекомендации:
- Перед установкой тщательно очистите поверхности от старого герметика и загрязнений.
- Наносите герметик равномерным слоем, избегая избыточного количества, чтобы предотвратить его выдавливание при затяжке.
- Следите за моментом затяжки болтов, чтобы избежать повреждения прокладок и обеспечить равномерное распределение давления.
Правильный выбор и установка прокладок и герметиков помогут надежно устранить течь масла на выпускном коллекторе КАМАЗ и продлить срок службы двигателя. Не забывайте также регулярно проверять состояние этих компонентов в процессе эксплуатации автомобиля.
Тестирование после ремонта
После завершения работ по устранению течи масла на выпускном коллекторе КАМАЗ крайне важно провести тщательное тестирование, чтобы убедиться в эффективности выполненного ремонта и отсутствии дальнейших утечек. Этот этап включает в себя несколько ключевых процедур, которые помогут гарантировать надежность и безопасность работы двигателя.
Первым шагом в тестировании является визуальный осмотр места ремонта. Необходимо проверить, нет ли видимых следов масла на поверхности коллектора и в области соединений. Если утечка была устранена с помощью замены прокладок или герметиков, следует убедиться, что все элементы установлены правильно и плотно прилегают друг к другу.
Далее, рекомендуется провести тест на герметичность. Для этого можно использовать специальный прибор для измерения давления в системе. Сначала двигатель должен быть запущен и доведен до рабочей температуры. Затем, при помощи манометра, проверяется давление в системе. Если давление остается стабильным и не наблюдаются утечки, это свидетельствует о том, что ремонт выполнен качественно.
Также стоит обратить внимание на работу двигателя в различных режимах. Необходимо протестировать его на холостом ходу, а затем при увеличении оборотов. Важно следить за поведением двигателя: если он работает ровно, без посторонних звуков и вибраций, это хороший знак. Однако, если возникают необычные шумы или колебания, это может указывать на наличие проблем, требующих дополнительного внимания.
Кроме того, стоит провести тестирование на дороге. Это позволит оценить работу двигателя в реальных условиях эксплуатации. Важно обратить внимание на динамику разгона, стабильность работы на разных скоростях и отсутствие запаха масла или дыма, что может свидетельствовать о продолжающихся утечках.
После завершения всех тестов рекомендуется провести повторный визуальный осмотр через несколько дней эксплуатации. Это поможет выявить возможные проблемы на ранней стадии и предотвратить серьезные повреждения двигателя в будущем.
В заключение, тестирование после ремонта является неотъемлемой частью процесса устранения течи масла на выпускном коллекторе КАМАЗ. Оно позволяет убедиться в качестве выполненных работ и гарантирует надежную и безопасную эксплуатацию автомобиля.
Методы проверки на наличие утечек
Для эффективного устранения течи масла на выпускном коллекторе КАМАЗ необходимо сначала провести тщательную проверку на наличие утечек. Существует несколько методов, которые помогут выявить проблему и определить ее источник.
1. Визуальный осмотр: Начните с визуального осмотра выпускного коллектора и прилегающих к нему участков. Обратите внимание на наличие масляных пятен, подтекающего масла или загрязнений. Часто утечки можно обнаружить по следам масла, которые образуются на поверхности двигателя или под автомобилем.
2. Использование ультразвукового детектора: Ультразвуковые детекторы могут помочь в обнаружении утечек масла, особенно в труднодоступных местах. Этот метод основан на том, что утечка создает звуковые волны, которые могут быть зафиксированы специальным оборудованием. Ультразвуковой детектор позволяет точно определить место утечки, что значительно упрощает процесс ремонта.
3. Проверка с помощью мыльного раствора: Один из простых и доступных методов — это использование мыльного раствора. Нанесите мыльный раствор на подозрительные участки коллектора. Если образуются пузырьки, это указывает на наличие утечки. Этот метод особенно эффективен для проверки соединений и уплотнений.
4. Тест на давление: Для более точной диагностики можно провести тест на давление в системе. Для этого необходимо установить манометр на систему и проверить, есть ли падение давления. Если давление падает, это может свидетельствовать о наличии утечки в выпускном коллекторе или в соединениях.
5. Использование красителей: Специальные красители для диагностики утечек могут быть добавлены в масло. При наличии утечки краситель будет выходить вместе с маслом, что позволит легко определить место утечки при помощи ультрафиолетовой лампы.
6. Проверка на наличие дыма: Если двигатель работает, можно проверить наличие дыма, выходящего из выпускного коллектора. Утечка масла может привести к образованию дыма, что также указывает на проблему. Это особенно актуально для старых двигателей, где уплотнения могут быть изношены.
Каждый из этих методов имеет свои преимущества и недостатки, и выбор подходящего способа проверки зависит от конкретной ситуации и доступного оборудования. Важно помнить, что своевременная диагностика и устранение утечек масла не только продлевают срок службы двигателя, но и предотвращают более серьезные проблемы в будущем.
Обзор инструментов для устранения течи
Для успешного устранения течи масла на выпускном коллекторе КАМАЗ необходимо подготовить соответствующий набор инструментов и материалов. Правильный выбор инструментов не только ускорит процесс ремонта, но и обеспечит его качество и долговечность.
1. Основные инструменты:
- Набор ключей: Для работы с болтами и гайками, крепящими выпускной коллектор, потребуется набор рожковых и торцевых ключей. Рекомендуется использовать ключи с трещоткой для удобства и быстроты работы.
- Отвертки: Плоские и крестовые отвертки понадобятся для снятия различных креплений и элементов, которые могут мешать доступу к коллектору.
- Торцевые головки: Использование торцевых головок позволит более эффективно работать с труднодоступными местами. Важно иметь головки разных размеров, чтобы подойти к каждому креплению.
2. Специальные инструменты:
- Динамометрический ключ: Этот инструмент необходим для точного затяжки болтов, что особенно важно для предотвращения повторной течи масла. Неправильная затяжка может привести к повреждению резьбы или нарушению герметичности соединения.
- Ключ для снятия катализатора: Если на вашем КАМАЗе установлен катализатор, может потребоваться специальный ключ для его демонтажа, чтобы получить доступ к выпускному коллектору.
3. Материалы для герметизации:
- Герметик: Для устранения течи масла рекомендуется использовать высокотемпературный герметик, который способен выдерживать значительные температурные колебания и давление. Выбор герметика зависит от условий эксплуатации автомобиля.
- Прокладки: При замене выпускного коллектора или его элементов обязательно стоит использовать новые прокладки, так как старые могут быть повреждены и не обеспечат необходимую герметичность.
4. Дополнительные инструменты:
- Фонарик: Хорошее освещение рабочего места поможет лучше увидеть все детали и избежать ошибок при ремонте.
- Картон или тряпки: Для защиты поверхности двигателя и кузова от возможных загрязнений и повреждений.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс устранения течи масла на выпускном коллекторе вашего КАМАЗа. Важно помнить, что качественная работа требует не только правильного инструмента, но и внимательности, а также соблюдения всех этапов ремонта.
