В данной статье мы представим подробную пошаговую инструкцию по протяжке головки блока цилиндров (ГБЦ) динамометрическим ключом, что является ключевым этапом в ремонте двигателя. Правильная затяжка ГБЦ обеспечивает надежное соединение и предотвращает утечки масла и охлаждающей жидкости, что в свою очередь способствует долговечности и эффективной работе двигателя. Мы рассмотрим необходимые моменты затяжки, схемы и типичные ошибки, которые могут возникнуть в процессе, чтобы помочь вам выполнить эту задачу качественно и без лишних проблем.
Подготовка инструмента и рабочей зоны
Перед началом работ необходимо проверить исправность измерительного оборудования. Динамометрический ключ требует регулярной проверки, так как его пружина может терять свойства со временем, что приводит к ошибкам в показаниях. Использование неисправного инструмента эквивалентно его отсутствию.
Рабочая зона должна быть аккуратной и хорошо освещенной. Нельзя допускать попадания грязи или посторонних предметов между плоскостями головки и блока, так как это может нарушить герметичность и вызвать локальные перегревы.
Особое внимание следует уделить состоянию резьбовых соединений. Болты, крепящие головку блока цилиндров, подвергаются значительным термическим и механическим нагрузкам, что может привести к их вытягиванию. Если болт растянулся за пределы допустимого, его повторное использование строго запрещено.
Для выполнения работы потребуется следующий набор инструментов:
- Динамометрический ключ с необходимым диапазоном усилий (обычно до 200 Нм).
- Удлинитель для ключа и соответствующая головка (чаще всего 17, 19 или 21 мм).
- Моторное масло для смазки резьбы (если в инструкции не указано иное).
- Чистая ветошь и обезжириватель для подготовки поверхностей.
- Линейка или штангенциркуль для измерения длины болтов.
Важно правильно выбрать динамометрический ключ. Если момент затяжки составляет 120 Нм, а инструмент рассчитан максимум на 100 Нм, его использование недопустимо. Работа на пределе или за пределами диапазона калибровки приведет к неправильным результатам.
⚠️ Внимание: Не применяйте динамометрический ключ для откручивания старых, прикипевших болтов. Это может нарушить калибровку механизма, и инструмент станет непригодным для точной затяжки.
Проверка состояния болтов является обязательным этапом. Измерьте длину каждого болта и сравните с заводскими характеристиками. Вытянутый болт теряет прочность и может сломаться при повторной затяжке, что потребует высверливания обломка из блока.
Схема затяжки и подготовка резьбовых соединений
Порядок затяжки болтов зависит от конструкции двигателя и обеспечивает равномерное прилегание головки блока цилиндров к блоку. Нарушение последовательности может привести к перекосу головки, что вызовет неравномерное сжатие прокладки и потерю герметичности в каналах охлаждения или масляных магистралях.
Чаще всего применяется схема затяжки «от центра к краям». Это позволяет равномерно вытеснять воздух и металл из прокладки, предотвращая образование волн на поверхности. Для V-образных двигателей процесс может быть более сложным и потребовать выполнения затяжки в несколько этапов с разных сторон.
Резьбовые отверстия в блоке цилиндров должны быть абсолютно чистыми. Остатки масла, грязи или воды в резьбе могут вызвать гидроудар при закручивании болта. Давление жидкости способно повредить перемычки блока, что приведет к серьезным поломкам.
Смазка резьбы — важный аспект. Трение между металлом при затяжке создает дополнительное сопротивление, которое динамометрический ключ воспринимает как усилие сжатия. На самом деле часть усилия уходит на преодоление трения, и головка не прижимается с необходимой силой.
⚠️ Важно: Смазывать следует только резьбу и шляпку болта. Запрещено попадание масла на привалочную плоскость или на саму прокладку (если инструкция не требует смазки).
В большинстве случаев используется чистое моторное масло. Графитовые или литиевые смазки применяются редко и только по указанию производителя двигателя. Нанесите каплю масла на резьбу и равномерно распределите по виткам.
| Шаг | Описание действия | Рекомендации |
|---|---|---|
| 1 | Подготовка инструмента и материалов | Убедитесь, что динамометрический ключ откалиброван. |
| 2 | Установите головку на блок цилиндров | Проверьте, что прокладка установлена правильно. |
| 3 | Начните протяжку с минимального момента | Следуйте порядку, указанному в руководстве по ремонту. |
| 4 | Увеличьте момент затяжки поэтапно | Используйте рекомендованные значения момента для каждого болта. |
| 5 | Проверьте затяжку всех болтов | Повторите процесс, если необходимо. |
| 6 | Завершите работу и уберите инструменты | Убедитесь, что все детали установлены правильно. |
Интересные факты
Вот несколько интересных фактов о протяжке головки динамометрическим ключом:
Точность и важность: Динамометрические ключи обеспечивают точность затяжки болтов и гаек, что критически важно для предотвращения повреждений двигателя. Неправильная затяжка может привести к деформации головки блока цилиндров или даже к ее трещинам.
Метод протяжки: Существует несколько методов протяжки головки, включая угловую и последовательную протяжку. Угловая протяжка предполагает использование динамометрического ключа для затяжки болтов на определенный угол после достижения заданного момента, что позволяет равномерно распределить нагрузку.
Калибровка инструмента: Динамометрические ключи требуют регулярной калибровки для обеспечения точности. Рекомендуется проверять их не реже одного раза в год или после каждого использования, особенно если ключ использовался для работы с высокими моментами затяжки.
Типовые схемы для разных конфигураций
Рядные 4-цилиндровые двигатели используют спиральную схему затяжки, начиная с геометрического центра. Болт №1 располагается в центре, а затем затяжка продолжается по спирали к краям. Это общепринятая практика для большинства легковых автомобилей и легких грузовиков.
Для V-образных двигателей (V6, V8, V12) требуется индивидуальный подход. Обычно затягивается один ряд болтов, затем второй, или применяется комбинированный метод. Важно обратиться к заводской документации для конкретной модели, например, КамАЗ-740 или ЯМЗ-238, так как универсального решения не существует.
Дизельные двигатели с турбонаддувом работают под более высокими давлениями в камере сгорания, что предъявляет строгие требования к точности затяжки. Прокладки головки блока цилиндров для дизельных моторов часто имеют многослойную конструкцию и требуют тщательного соблюдения установленных моментов затяжки.
| Тип двигателя | Особенность схемы | Критичность |
|---|---|---|
| Рядный (4-6 цил.) | Спиральная затяжка от центра к краям | Высокая |
| V-образный (V6-V12) | Затяжка по рядам или комбинированная | Критическая |
| Оппозитный | Затяжка от центра в стороны | Высокая |
При работе с алюминиевыми головками блока важно соблюдать правильную схему затяжки. Алюминий имеет высокий коэффициент теплового расширения, и неравномерное прижатие может привести к деформации головки при нагреве.
Пошаговый процесс затяжки динамометрическим ключом
Процесс затяжки не происходит мгновенно до конечного значения. Резкое применение полного усилия может привести к неравномерному распределению нагрузки. Поэтому используется многоступенчатый подход.
На первом этапе выполняется предварительная затяжка. Болты закручиваются вручную до упора, а затем с помощью ключа затягиваются с небольшим усилием (обычно 20-30% от конечного момента). Это необходимо, чтобы головка болта плотно прилегала к прокладке и заняла правильное положение.
Второй этап — основной. Здесь усилие увеличивается до 70-80% от номинального значения. В процессе затяжки металл прокладки начинает деформироваться, заполняя микронеровности на поверхностях. Важно соблюдать последовательность, установленную в предыдущем разделе.
Третий этап — финальная затяжка до 100% от момента. После этого часто требуется выдержка времени (обычно 10-15 минут) для стабилизации напряжений в металле, после чего производится контрольный проход по всем болтам.
Если используются болты с угловой докруткой (Yield-to-Tighten), процесс немного отличается. После достижения определенного момента (например, 50 Нм) ключ переключается в режим измерения угла, и каждый болт доворачивается на заданный угол (например, 90° + 90°).
При работе с динамометрическим ключом важно правильно его держать. Усилие следует прикладывать к центру рукоятки резким движением. Плавное увеличение давления до щелчка (или индикации) обеспечивает точность.
Методы затяжки: моментный и угловой
Существует два основных подхода к контролю затяжки: по моменту (Нм) и по углу поворота (градусы). Важно понимать различия между ними для правильного выбора метода ремонта.
Метод контроля по моменту основан на измерении крутящего момента. Он проще в использовании, так как требует лишь динамометрического ключа. Однако его точность зависит от коэффициента трения. Если резьба сухая или покрыта густой смазкой, фактическое усилие натяжения болта может значительно отличаться от расчетного.
Угловой метод считается более надежным для современных двигателей. Болт сначала затягивается до момента «отрыва» (когда шляпка соприкасается с плоскостью), а затем дотягивается на строго заданный угол. Это обеспечивает необходимое растяжение болта и гарантирует максимальное и предсказуемое усилие прижима, независимо от условий трения.
Для старых двигателей и двигателей с чугунными блоками чаще используется моментный метод. Алюминиевые головки и современные дизели с тонкостенными прокладками чаще требуют угловой затяжки.
В некоторых случаях применяется комбинированный метод: сначала затяжка до определенного момента (например, 40 Нм), а затем доворот на угол (например, 60 градусов). Это объединяет преимущества обоих методов.
| Параметр | Моментный метод | Угловой метод |
|---|---|---|
| Точность | Средняя (±25%) | Высокая (±5%) |
| Зависимость от смазки | Высокая | Низкая |
| Оборудование | Динамометрический ключ | Ключ с угломером |
При выборе метода всегда следуйте рекомендациям технической документации производителя двигателя. Неправильное применение углового метода к болтам, предназначенным для моментной затяжки, может привести к их повреждению.
Типичные ошибки и меры предосторожности
Даже опытные механики иногда совершают ошибки, которые могут свести на нет все усилия. Знание этих нюансов поможет избежать проблем при эксплуатации двигателя после ремонта.
Одной из распространенных ошибок является пренебрежение состоянием инструмента. Некачественные китайские ключи могут иметь погрешность до 20%, что недопустимо для работы с головкой блока цилиндров. Рекомендуется использовать проверенные марки, такие как Jonnesway, Ombra или Force.
Еще одной проблемой является использование удлиняющих насадок, известных как «воротки», на ключах. Если насадка установлена перпендикулярно оси ключа, показания остаются неизменными. Однако, если она располагается вдоль оси рукоятки, момент на ключе и на болте будет различаться, что потребует пересчета.
Перечень типичных ошибок:
- Затяжка «на глаз» без использования ключа — приводит к неравномерному прижиму и быстрому прогару прокладки.
- Нарушение последовательности затяжки — может вызвать перекос головки, что приведет к деформации и образованию трещин.
- Грязная резьба — создает ложное высокое сопротивление, из-за чего болт не достигает необходимого усилия затяжки или может привести к разрушению блока.
- Повторное использование одноразовых болтов — многие современные болты головки блока цилиндров предназначены для одноразового использования из-за пластической деформации. Их повторная установка может привести к обрыву.
После сборки и первого запуска двигателя рекомендуется провести повторную проверку момента затяжки (если это допускается типом прокладки). Многие прокладки требуют «тепловой усадки», и через 50-100 км пробега полезно проверить, не ослабли ли болты с помощью ключа.
Стальные шпильки и болты ведут себя иначе, чем алюминиевые. При работе с алюминиевыми деталями риск сорвать резьбу при чрезмерной затяжке значительно выше.
Финальные рекомендации по обслуживанию узла
Корректная затяжка головки блока цилиндров — основа надежности вашего двигателя. Соблюдение технологических инструкций, использование качественного инструмента и внимание к деталям помогут избежать повторных ремонтов.
Не стоит экономить на болтах головки блока цилиндров и прокладках. Эти детали относительно недороги по сравнению с затратами на демонтаж и установку головки, а также риском повреждения блока цилиндров. Обязательно проверяйте актуальность информации для вашей версии двигателя.
Регулярное техническое обслуживание и контроль температуры двигателя после ремонта также важны. Перегрев в первые часы работы может свести на нет все усилия, потраченные на правильную сборку. Обращайте внимание на уровень антифриза и следите за отсутствием пузырьков в расширительном бачке.
Проверка состояния головки перед протяжкой
Перед тем как приступить к протяжке головки блока цилиндров, необходимо тщательно проверить её состояние. Это поможет избежать возможных проблем в будущем и обеспечит надежную работу двигателя. Следующие шаги помогут вам правильно оценить состояние головки:
- Визуальный осмотр: Начните с тщательного визуального осмотра головки. Проверьте на наличие трещин, сколов или других повреждений. Обратите внимание на места крепления, где могут быть следы перегрева или коррозии.
- Проверка плоскости: Используйте специальный инструмент, такой как линейка или уровень, чтобы проверить плоскость головки. Неправильная геометрия может привести к неравномерному прижиму и утечкам. Если вы заметили отклонения, головку следует обработать на фрезерном станке.
- Проверка резьбы: Осмотрите резьбовые отверстия для болтов. Убедитесь, что резьба не повреждена и не имеет следов коррозии. Если резьба повреждена, её необходимо восстановить с помощью специального инструмента или вставок.
- Проверка прокладки: Если вы планируете использовать старую прокладку, убедитесь, что она не имеет повреждений, таких как трещины или износ. Лучше всего установить новую прокладку, чтобы гарантировать надежное уплотнение.
- Проверка системы охлаждения: Убедитесь, что система охлаждения работает исправно. Проверьте радиатор, термостат и водяной насос на наличие утечек и повреждений. Неправильная работа системы охлаждения может привести к перегреву и повреждению головки.
- Проверка клапанов: Если у вас есть доступ, проверьте состояние клапанов и их седел. Убедитесь, что они не имеют износа и правильно прилегают. Это важно для обеспечения герметичности и правильной работы двигателя.
После выполнения всех этих проверок вы сможете уверенно приступить к протяжке головки динамометрическим ключом, зная, что она находится в хорошем состоянии и готова к установке.

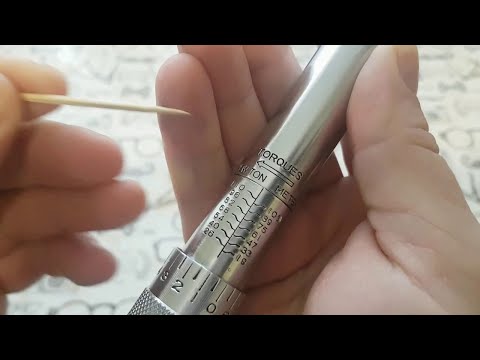

Выбор правильного динамометрического ключа
При выборе динамометрического ключа для протяжки головки блока цилиндров необходимо учитывать несколько ключевых факторов, чтобы обеспечить точность и надежность работы. Динамометрические ключи бывают различных типов, и каждый из них имеет свои особенности и предназначение.
1. Тип динамометрического ключа: Существует несколько основных типов динамометрических ключей: механические, электронные и цифровые. Механические ключи работают на основе пружинного механизма и имеют шкалу для отображения момента затяжки. Электронные и цифровые ключи обеспечивают более высокую точность и могут иметь дополнительные функции, такие как звуковые сигналы при достижении заданного момента.
2. Диапазон момента затяжки: Важно выбрать ключ с диапазоном момента затяжки, который соответствует требованиям вашего автомобиля. Для большинства легковых автомобилей диапазон от 20 до 200 Нм будет достаточным. Однако для некоторых моделей может потребоваться ключ с более широким диапазоном. Ознакомьтесь с рекомендациями производителя вашего автомобиля, чтобы определить необходимый момент затяжки.
3. Длина ключа: Длина динамометрического ключа также играет важную роль. Более длинные ключи обеспечивают больший рычаг и, следовательно, позволяют достигать нужного момента затяжки с меньшими усилиями. Однако слишком длинный ключ может быть неудобен в ограниченных пространствах. Выбирайте длину, которая будет удобна для работы в вашем конкретном случае.
4. Качество и точность: Обратите внимание на качество изготовления динамометрического ключа. Хороший инструмент должен быть выполнен из прочных материалов и иметь высокую точность. Рекомендуется выбирать ключи от известных производителей, которые предоставляют гарантии на свою продукцию. Точность динамометрического ключа должна быть не менее ± 4% от установленного значения.
5. Удобство использования: Удобство работы с динамометрическим ключом также имеет значение. Обратите внимание на наличие удобной рукоятки, которая не будет скользить в руках, а также на простоту настройки момента затяжки. Некоторые модели имеют интуитивно понятные механизмы регулировки, что значительно упрощает процесс работы.
В заключение, правильный выбор динамометрического ключа является залогом успешной и безопасной протяжки головки блока цилиндров. Учитывая все вышеперечисленные аспекты, вы сможете выбрать инструмент, который будет соответствовать вашим требованиям и обеспечит надежную работу вашего автомобиля.
Документация и контроль качества работы
Перед началом процесса протяжки головки цилиндров важно ознакомиться с документацией, предоставленной производителем двигателя. В ней содержатся ключевые параметры, такие как момент затяжки, последовательность затяжки и рекомендации по использованию динамометрического ключа. Эти данные могут варьироваться в зависимости от модели двигателя, поэтому следование инструкциям конкретного производителя является обязательным.
Контроль качества работы на каждом этапе протяжки головки цилиндров имеет решающее значение для обеспечения надежности и долговечности двигателя. Вот несколько аспектов, на которые стоит обратить внимание:
- Проверка состояния поверхности: Перед началом протяжки убедитесь, что поверхности головки и блока цилиндров чистые и не имеют повреждений. Наличие загрязнений или царапин может привести к неправильному распределению давления и, как следствие, к утечкам.
- Использование правильного инструмента: Динамометрический ключ должен быть откалиброван и соответствовать необходимым параметрам. Неправильный инструмент может привести к недостаточной или чрезмерной затяжке, что негативно скажется на работе двигателя.
- Соблюдение последовательности затяжки: Важно следовать рекомендованной последовательности затяжки, чтобы обеспечить равномерное распределение давления по всей поверхности головки. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно перемещаясь к краям.
- Контроль момента затяжки: После достижения необходимого момента затяжки рекомендуется повторно проверить каждый болт, чтобы убедиться, что он не ослаблен. Это особенно важно для двигателей с алюминиевыми головками, которые могут расширяться и сжиматься при нагреве.
- Запись результатов: Ведение записей о проведенных работах, включая моменты затяжки и последовательность, поможет в будущем при обслуживании двигателя. Это также может быть полезно для гарантии и при возможных претензиях.
Следуя этим рекомендациям, вы сможете обеспечить высокое качество работы и избежать потенциальных проблем, связанных с неправильной протяжкой головки цилиндров. Помните, что тщательность и внимание к деталям на этом этапе могут значительно продлить срок службы вашего двигателя.
