Ремонт гидроцилиндра Камаз 6520 и дефектовка его деталей

Опубликовано: 01.10.2026

В данной статье мы подробно рассмотрим процесс ремонта и переборки гидроцилиндров подъема кузова Камаз 6520, который является важной частью эксплуатации данного автомобиля. Правильное обслуживание и восстановление гидроцилиндров не только продлевает срок службы техники, но и обеспечивает безопасность и эффективность работы. Мы предоставим полную инструкцию, включая схему разборки, подбор манжет, устранение течей и замену штока, что поможет вам самостоятельно справиться с этой задачей и избежать дорогостоящих услуг специалистов.

Диагностика неисправностей и подготовка к ремонту

Первым шагом к восстановлению работоспособности является тщательное определение типа неисправности. Внешний осмотр помогает выявить явные дефекты, такие как утечки в местах соединения труб или механические повреждения корпуса. Однако для обнаружения внутренних проблем, например, утечки масла через поршень или задиров в втулках, требуется более детальный анализ работы гидросистемы под нагрузкой.

Если при подъеме кузова наблюдается медленное движение штока, несмотря на исправный насос, это может указывать на низкую производительность или наличие утечек. Шумы и вибрации часто свидетельствуют о попадании воздуха в систему, что может происходить из-за подсоса воздуха через поврежденные манжеты на всасывающей линии или в самом цилиндре. Перед началом работ важно проверить уровень масла в баке и состояние фильтров.

Для точной диагностики необходимо создать давление в системе и наблюдать за поведением штока. Если шток опускается под нагрузкой без соответствующей команды, это указывает на нарушение герметичности поршневой группы или клапана опускания. Визуально оценить состояние штока можно, полностью его выдвинув: поверхность должна быть гладкой, без коррозийных раковин и глубоких царапин.

Типичные признаки износа уплотнений и штока

Основным признаком износа манжет является постоянное подтекание масла по штоку, даже если сальники не имеют видимых повреждений. Это происходит из-за утраты эластичности резины со временем или под воздействием агрессивных добавок в масле. В зимний период манжеты теряют гибкость и перестают обеспечивать герметичность зазоров, что приводит к снижению давления.

Механические повреждения штока, такие как царапины или коррозия, действуют как абразив при движении поршня. Они срезают материал манжет, превращая его в мелкие частицы, которые затем распространяются по всей гидросистеме, забивая клапаны и насос. Если на штоке обнаружены участки ржавчины, их следует устранять полировкой или заменой элемента.

Ниже представлена таблица, которая поможет классифицировать неисправности по внешним признакам:

Симптом	Вероятная причина	Метод устранения
Масло на штоке	Износ манжетного уплотнения	Замена комплекта уплотнений
Кузов не держит нагрузку	Перетекание через поршень	Замена колец поршня, дефектовка гильзы
Рывки при подъеме	Воздух в системе или износ штока	Прокачка системы, шлифовка/замена штока

Интересные факты

Вот несколько интересных фактов о ремонте и переборке гидроцилиндров подъема кузова КамАЗ 6520:

Конструкция гидроцилиндров: Гидроцилиндры подъема кузова КамАЗ 6520 имеют двухступенчатую конструкцию, что позволяет обеспечить более высокую эффективность подъема и опускания кузова. Это также снижает нагрузку на гидравлическую систему, что увеличивает срок службы компонентов.
Материалы и технологии: При ремонте гидроцилиндров часто используются современные материалы, такие как высокопрочные стали и композитные материалы для уплотнителей. Это позволяет повысить устойчивость к износу и коррозии, что особенно важно для работы в сложных условиях эксплуатации.
Диагностика и профилактика: Регулярная диагностика состояния гидроцилиндров может предотвратить серьезные поломки и дорогостоящий ремонт. Использование специализированного оборудования для проверки герметичности и состояния уплотнителей позволяет выявить проблемы на ранних стадиях и продлить срок службы гидроцилиндров.

Процесс демонтажа и разборки гидроцилиндра

Перед началом работ с гидравлической системой необходимо сбросить остаточное давление. Для этого рекомендуется несколько раз поднять и опустить кузов при выключенном двигателе, а затем открутить крышку гидробака. Убедившись в отсутствии давления, можно приступать к отсоединению рукавов высокого давления.

При демонтаже цилиндра важно надежно зафиксировать кузов в поднятом положении с помощью упоров. Снимать гидроцилиндр под нагрузкой строго запрещено. После снятия крепежных пальцев и отсоединения рукавов цилиндр следует разместить на ровной поверхности для дальнейшей разборки. Часто для этого требуется специальный съемник для откручивания гайки штока.

Разборка начинается с откручивания стопорной гайки, удерживающей шток в поршне, или гайки корпуса, если конструкция телескопическая. Внутренние элементы могут быть скрыты, и для доступа к поршню может потребоваться полное извлечение штока. При выбивании штока рекомендуется использовать выколотку из мягкого металла, чтобы избежать повреждения резьбы.

Особенности разборки телескопических и одноштоковых моделей

На самосвалах Камаз 6520 часто применяются телескопические гидроцилиндры, состоящие из нескольких секций. Разборка таких механизмов более сложна, так как требует последовательного извлечения стаканов. Важно не перепутать порядок сборки и правильно установить уплотнения.

Одноштоковые цилиндры имеют более простую конструкцию, но требуют внимательного контроля состояния внутренней поверхности гильзы. Повреждения или неровности в зоне хода поршня могут привести к заклиниванию. При разборке необходимо сразу очищать детали от старого масла и загрязнений, используя ветошь, не оставляющую ворса.

Для откручивания гаек часто нужны специальные ключи, так как стандартные инструменты могут не подойти. Если гайка прикипела, можно использовать проникающую смазку и аккуратно нагреть корпус с помощью горелки, соблюдая меры пожарной безопасности. Чрезмерный нагрев может изменить свойства металла и вызвать деформацию.

Дефектовка деталей и подбор ремкомплекта

После полной разборки проводится тщательная проверка всех компонентов на наличие дефектов. Особое внимание уделяется зеркалу штока, которое должно быть абсолютно гладким. При обнаружении коррозии или задиров необходимо провести шлифовку и хромирование или заменить шток на новый. Шлифовка возможна только при глубине повреждений, не превышающей допустимые нормы уменьшения диаметра.

Гильза цилиндра также проверяется на наличие задиров и износа. Небольшие царапины можно устранить полировкой, однако серьезные повреждения требуют расточки и гильзовки или полной замены корпуса. Поршень и втулки также осматриваются на предмет износа. Если зазор между поршнем и гильзой становится слишком большим, это негативно скажется на эффективности работы цилиндра.

Выбор ремкомплекта — ключевой этап. Уплотнения должны соответствовать не только размерам, но и условиям эксплуатации. Для гидравлических систем самосвалов важны такие характеристики, как термостойкость и устойчивость к гидравлическому удару. Применение недорогих аналогов может привести к быстрому выходу из строя уже после первой зимы.

Критерии выбора уплотнительных материалов

Современные ремкомплекты могут включать манжеты из полиуретана или резины. Полиуретановые уплотнения обладают высокой стойкостью к износу и выдавливанию в зазоры, что делает их предпочтительными для узлов, работающих под высокой нагрузкой. Однако они требуют идеальной обработки поверхности штока, так как чувствительны к её качеству.

Резиновые манжеты (NBR) отличаются большей эластичностью и могут компенсировать небольшие дефекты поверхности. Однако при работе с загрязнённым маслом они изнашиваются быстрее. В стандартный набор ремкомплекта обычно входят манжеты для штока, поршня, пыльник, направляющая втулка и уплотнительное кольцо. Важно, чтобы все компоненты были изготовлены из материалов, совместимых с используемым гидравлическим маслом.

Сравнение свойств материалов уплотнений представлено в таблице:

Материал	Преимущества	Недостатки
Полиуретан	Высокая износостойкость	Необходима идеальная поверхность
Резина (NBR)	Эластичность, доступность	Меньший срок службы при нагрузках

Технология сборки и устранение типичных ошибок

Сборка гидроцилиндра выполняется в обратной последовательности по сравнению с разборкой. Важно соблюдать чистоту и аккуратность. Все компоненты необходимо промыть чистым маслом или специальным раствором. При установке новых манжет их следует смазывать рабочим маслом, чтобы избежать заедания при первом запуске.

Особое внимание нужно уделить правильной ориентации кромок манжет. Они должны быть направлены в сторону, где происходит давление рабочей жидкости. Неправильная установка даже одного сальника может привести к тому, что цилиндр не будет удерживать давление или заклинит. Пыльник устанавливается так, чтобы предотвратить попадание влаги и грязи в область штока.

При затягивании резьбовых соединений обязательно используйте динамометрический ключ и следуйте моментам затяжки, указанным в технической документации. Недостаточная затяжка может вызвать утечку, а чрезмерная — привести к деформации корпуса или повреждению резьбы. После завершения сборки рекомендуется продуть цилиндр сжатым воздухом для удаления пыли.

Типичные ошибки

Использование старых уплотнителей — повторная установка снятых манжет недопустима, так как они утратили форму и эластичность, что приведет к утечкам.
Сухая сборка — монтаж резинок без предварительной смазки маслом может повредить их уже в первые секунды работы узла.
Игнорирование шлифовки штока — установка новых манжет на поврежденный шток приведет к немедленному срезанию кромок уплотнений.
Неправильная установка манжет — монтаж манжеты "наизнанку" нарушает герметичность и может вызвать сбой в работе механизма.

⚠️ Важно: При сборке телескопических гидроцилиндров строго придерживайтесь схемы расположения стопорных колец. Нарушение порядка может привести к разрыву корпуса при выдвижении.

⚠️ Важно: После завершения сборки обязательно выполните прокачку системы для удаления воздуха. Работа гидроцилиндра с воздушными пробками может вызвать рывки и повредить насос.

Обслуживание и продление ресурса узла

Чтобы отремонтированный гидроцилиндр служил долго, важно соблюдать правила эксплуатации. Регулярная проверка уровня и состояния масла помогает избежать многих проблем. Масло не должно пениться или иметь эмульгированный вид, что указывает на попадание воды.

Чистота штока — залог долговечности уплотнений. Если на штоке скапливается грязь, она действует как абразив. Рекомендуется периодически протирать шток чистой тряпкой. Также следует следить за состоянием пыльника: поврежденный пыльник пропускает пыль к сальнику, что значительно сокращает его срок службы.

Своевременная замена масла и фильтров в гидросистеме также влияет на срок службы гидроцилиндра. Продукты износа насоса и клапанов в масле могут повредить зеркало штока и уплотнения. Соблюдение графика технического обслуживания поможет избежать неожиданных ремонтов в разгар сезона.

Ремонт гидроцилиндра самосвала Камаз 6520 — это технически сложная задача, но вполне выполнимая при наличии необходимых знаний и инструментов. Ключевым моментом успеха является не только замена манжет, но и комплексная оценка состояния всех элементов узла. Восстановленный цилиндр должен функционировать плавно, без рывков и утечек, обеспечивая надежный подъем груза.

Правильно подобранный ремкомплект и соблюдение моментов затяжки обеспечивают долгую службу узла. Регулярное обслуживание и внимательное отношение к первым признакам неисправностей помогают избежать дорогостоящих простоев техники.

Работы по ремонту гидравлики требуют ответственности и внимательности. Следование рекомендациям позволит восстановить работоспособность самосвала и вернуть его в эксплуатацию с минимальными затратами. Главное — не торопиться и выполнять каждый этап последовательно, контролируя результат.

Инструменты и оборудование для ремонта гидроцилиндров

Для успешного ремонта и переборки гидроцилиндров подъема кузова Камаз 6520 необходимо использовать специальный набор инструментов и оборудования. Правильный выбор инструментов не только ускоряет процесс ремонта, но и обеспечивает высокое качество выполненных работ.

1. Основные инструменты:

Набор ключей: Для разборки и сборки гидроцилиндров потребуется набор гаечных ключей различных размеров. Рекомендуется использовать как обычные, так и торцевые ключи для удобства доступа к труднодоступным местам.
Отвертки: Набор плоских и крестовых отверток поможет в работе с крепежными элементами и уплотнительными кольцами.
Плоскогубцы и кусачки: Эти инструменты понадобятся для работы с пружинами и другими мелкими деталями, а также для снятия старых уплотнителей.
Молоток: Используется для аккуратного выбивания деталей, таких как поршни и штоки, без повреждения их поверхности.

2. Специальное оборудование:

Гидравлический пресс: Необходим для разборки и сборки гидроцилиндров, особенно при работе с закисшими или сильно прикипевшими деталями. Пресс позволяет аккуратно и равномерно приложить усилие, что минимизирует риск повреждения компонентов.
Стенд для проверки гидроцилиндров: Позволяет проводить тестирование на герметичность и работоспособность после ремонта. Это оборудование помогает выявить возможные утечки и дефекты, которые могут возникнуть в процессе эксплуатации.
Компрессор: Используется для продувки деталей и удаления загрязнений, а также для проверки герметичности соединений с помощью сжатого воздуха.

3. Дополнительные материалы:

Уплотнительные кольца и сальники: При ремонте гидроцилиндров необходимо заменить изношенные уплотнители, чтобы избежать утечек масла и обеспечить надежную работу системы.
Гидравлическое масло: Важно использовать качественное масло, соответствующее требованиям производителя, для обеспечения нормальной работы гидравлической системы.
Очистители и смазочные материалы: Для подготовки деталей к сборке и обеспечения их долговечности рекомендуется использовать специальные очистители и смазки.

Подбор правильных инструментов и оборудования является ключевым этапом в процессе ремонта гидроцилиндров подъема кузова Камаз 6520. Это не только ускоряет работу, но и гарантирует высокое качество и надежность выполненного ремонта.

Необходимые инструменты для разборки и сборки

Для успешной разборки и сборки гидроцилиндров подъема кузова Камаз 6520 необходимо подготовить ряд инструментов и материалов. Правильный выбор инструментов не только упростит процесс, но и обеспечит качество выполненной работы.

1. Основные инструменты:

Набор ключей: Для разборки гидроцилиндров понадобятся как рожковые, так и торцевые ключи различных размеров. Рекомендуется иметь набор с размерами от 10 до 32 мм, так как гайки и болты на гидроцилиндрах могут варьироваться.
Отвертки: Плоские и крестовые отвертки помогут в работе с крепежными элементами и уплотнительными кольцами.
Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для снятия пружин и других элементов.
Молоток: Рекомендуется использовать резиновый молоток для аккуратного выбивания деталей, чтобы избежать повреждений.

2. Специальные инструменты:

Съемник: Для извлечения поршней и других внутренних компонентов гидроцилиндра может потребоваться съемник. Он поможет избежать повреждений при разборке.
Гидравлический пресс: В некоторых случаях для разборки и сборки может понадобиться пресс, особенно если детали сильно закисшие или требуют значительных усилий для установки.

3. Дополнительные материалы:

Уплотнительные кольца и сальники: При ремонте гидроцилиндров обязательно нужно заменить все уплотнительные элементы, чтобы избежать утечек масла.
Масло для гидравлических систем: Необходимо иметь под рукой новое масло, которое будет использоваться после сборки для заполнения системы.
Чистящие средства: Для подготовки деталей к сборке потребуется очиститель, который поможет удалить старое масло и загрязнения.

4. Средства индивидуальной защиты:

Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать порезов и загрязнений рук.
Очки: Защитные очки помогут защитить глаза от мелких частиц и масла, которые могут разбрызгиваться во время работы.

Подготовка всех необходимых инструментов и материалов перед началом работы значительно упростит процесс ремонта и переборки гидроцилиндров подъема кузова Камаз 6520, а также повысит безопасность и качество выполненной работы.

Проверка и тестирование после ремонта

После завершения ремонта и переборки гидроцилиндров подъема кузова Камаз 6520 крайне важно провести тщательную проверку и тестирование, чтобы убедиться в их исправности и надежности. Этот этап включает в себя несколько ключевых процессов, которые помогут избежать возможных проблем в будущем.

1. Визуальный осмотр

Первым шагом является визуальный осмотр гидроцилиндров. Необходимо проверить наличие видимых повреждений, трещин или коррозии на корпусе цилиндра, а также состояние уплотнительных колец и других элементов. Особое внимание следует уделить местам соединения, где могут возникать утечки масла.

2. Проверка герметичности

После визуального осмотра необходимо проверить герметичность гидроцилиндров. Для этого можно использовать метод, при котором цилиндр заполняется рабочей жидкостью под давлением. Важно следить за тем, чтобы не было утечек, которые могут указывать на неисправности в уплотнительных системах. Если обнаружены утечки, необходимо заменить поврежденные уплотнители и повторить тестирование.

3. Испытание под нагрузкой

Следующий этап — это испытание гидроцилиндров под нагрузкой. Для этого необходимо установить кузов на подъемник и поднять его до максимальной высоты. Важно следить за работой цилиндров, обращая внимание на их плавность и отсутствие посторонних звуков. Если цилиндры работают с рывками или издают стуки, это может свидетельствовать о наличии проблем в системе.

4. Проверка давления

Также следует проверить рабочее давление в системе. Для этого используется манометр, который подключается к гидравлической системе. Давление должно соответствовать заводским характеристикам, указанным в технической документации. Если давление ниже нормы, это может указывать на проблемы с насосом или утечки в системе.

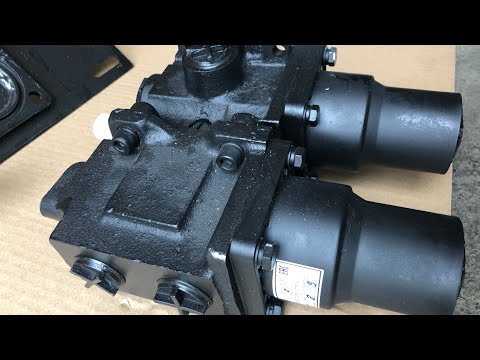

5. Оценка работы системы управления

Необходимо также протестировать систему управления подъемом кузова. Проверка должна включать в себя работу всех переключателей и датчиков, которые отвечают за подъем и опускание кузова. Важно убедиться, что все элементы функционируют корректно и синхронно.

6. Финальная проверка

После завершения всех тестов и проверок рекомендуется провести финальную проверку, в ходе которой необходимо убедиться, что все работы выполнены качественно, а гидроцилиндры готовы к эксплуатации. Важно также составить акт выполненных работ, в котором будут указаны все проведенные тесты и их результаты.

Тщательная проверка и тестирование гидроцилиндров подъема кузова Камаз 6520 после ремонта — это залог их надежной и долгосрочной работы. Пренебрежение этим этапом может привести к серьезным поломкам и аварийным ситуациям в будущем.

Методы испытания работоспособности гидроцилиндра

Испытание работоспособности гидроцилиндра является важным этапом в процессе его ремонта и переборки. Правильная диагностика позволяет выявить возможные неисправности и гарантирует надежную работу гидросистемы в дальнейшем. Существует несколько методов, которые можно использовать для проверки состояния гидроцилиндра.

1. Визуальный осмотр. Первым шагом в испытании гидроцилиндра является его визуальный осмотр. Необходимо проверить наличие видимых повреждений, таких как трещины, вмятины или коррозия на корпусе цилиндра и штоке. Также стоит обратить внимание на состояние уплотнительных колец и других элементов, которые могут быть подвержены износу.

2. Проверка на утечки. Утечки гидравлической жидкости могут свидетельствовать о неисправностях в уплотнительных элементах. Для проверки на утечки необходимо подключить гидроцилиндр к системе и подать давление. Наличие капель или потеков жидкости указывает на необходимость замены уплотнителей или других компонентов.

3. Испытание на давление. Этот метод включает в себя подачу давления в гидроцилиндр до уровня, превышающего рабочее давление. Это позволяет выявить скрытые дефекты, которые могут проявиться только под высоким давлением. Важно следить за показаниями манометра и не превышать допустимые значения, чтобы избежать повреждения цилиндра.

4. Проверка хода штока. Для оценки работоспособности гидроцилиндра необходимо проверить его ход. Шток должен двигаться плавно и без заеданий. Если при движении возникают затруднения или посторонние звуки, это может указывать на наличие механических повреждений или загрязнений внутри цилиндра.

5. Тестирование на нагрузку. Этот метод позволяет оценить эффективность работы гидроцилиндра в условиях, приближенных к реальным. Гидроцилиндр устанавливается на испытательном стенде, где на него воздействует нагрузка. Важно следить за стабильностью работы и отсутствием деформаций или утечек при максимальных нагрузках.

6. Использование специализированного оборудования. Для более точной диагностики могут использоваться различные приборы и устройства, такие как манометры, датчики давления и потока, а также системы для автоматизированного тестирования. Эти инструменты позволяют получить более детальную информацию о состоянии гидроцилиндра и выявить даже незначительные отклонения от нормы.

Каждый из этих методов имеет свои преимущества и недостатки, и выбор конкретного способа испытания зависит от состояния гидроцилиндра, доступного оборудования и требований к качеству ремонта. Важно помнить, что регулярное тестирование и диагностика гидроцилиндров помогут предотвратить серьезные поломки и продлить срок службы техники.

Советы по эксплуатации и уходу за гидроцилиндрами

Гидроцилиндры подъема кузова Камаз 6520 играют ключевую роль в обеспечении надежной и эффективной работы автомобиля. Для того чтобы продлить срок службы этих компонентов и избежать дорогостоящего ремонта, необходимо соблюдать несколько простых, но важных правил эксплуатации и ухода.

1. Регулярная проверка уровня гидравлической жидкости. Уровень жидкости в системе должен находиться в пределах нормы. Низкий уровень может привести к перегреву и повреждению гидроцилиндров. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, а также перед длительными поездками.

2. Осмотр на наличие утечек. Утечки гидравлической жидкости могут свидетельствовать о повреждении уплотнителей или самих цилиндров. Регулярно проверяйте соединения и шланги на наличие следов жидкости. При обнаружении утечек необходимо немедленно устранить проблему, чтобы избежать серьезных поломок.

3. Чистота и защита от загрязнений. Гидроцилиндры должны быть защищены от загрязнений, таких как пыль, грязь и другие абразивные частицы. После работы в сложных условиях рекомендуется очищать цилиндры от грязи и пыли, чтобы предотвратить их попадание внутрь системы. Используйте мягкие тряпки и специальные чистящие средства, чтобы не повредить поверхность цилиндров.

4. Правильная эксплуатация. Избегайте резких маневров и перегрузок, которые могут привести к избыточному напряжению на гидроцилиндры. Следите за тем, чтобы не превышать допустимые нагрузки, указанные в технической документации. Это поможет избежать преждевременного износа и поломок.

5. Своевременное техническое обслуживание. Регулярное техническое обслуживание включает в себя замену гидравлической жидкости, проверку и замену фильтров, а также осмотр всех компонентов системы. Рекомендуется проводить полное обслуживание системы не реже одного раза в год, а также после каждого серьезного ремонта или замены компонентов.

6. Обучение персонала. Важно, чтобы все водители и механики, работающие с Камазом 6520, были обучены правильной эксплуатации и уходу за гидроцилиндрами. Понимание принципов работы гидравлической системы и ее компонентов поможет избежать ошибок, которые могут привести к поломкам.

Соблюдение этих рекомендаций позволит значительно продлить срок службы гидроцилиндров подъема кузова Камаз 6520 и обеспечить надежную работу автомобиля в любых условиях. Помните, что профилактика всегда дешевле и проще, чем ремонт!
