В данной статье мы подробно рассмотрим процесс ремонта коробки передач КПП 154 КАМАЗ, включая этапы разборки, дефектовки валов, а также замену подшипников и синхронизаторов. Мы предоставим полную инструкцию, которая поможет вам не только правильно выполнить все необходимые работы, но и избежать распространенных ошибок. Кроме того, в статье будут представлены таблицы моментов затяжки и допусков, что сделает процесс сборки более точным и надежным. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно обслуживать свою технику.
Подготовительный этап и демонтаж агрегата
Перед началом восстановления трансмиссии важно навести порядок на рабочем месте и подготовить все необходимые инструменты для безопасного демонтажа.
Снятие коробки передач начинается с слива масла, отсоединения карданного вала и демонтажа привода сцепления. Это позволяет получить доступ к фланцам.
Учитывайте, что вес агрегата значителен, поэтому обязательно используйте подъемный механизм или помощь со стороны для обеспечения безопасности.
⚠️ Важно: Прежде чем откручивать болты крепления коробки передач, зафиксируйте двигатель, чтобы предотвратить его смещение и повреждение опор.
После снятия агрегата с рамы проведите первичную очистку корпуса от загрязнений и остатков масла, а также слейте трансмисионную жидкость через специальное сливное отверстие.
На этом этапе внимательно осмотрите корпус на наличие трещин, что может потребовать сварочных работ или полной замены корпуса.

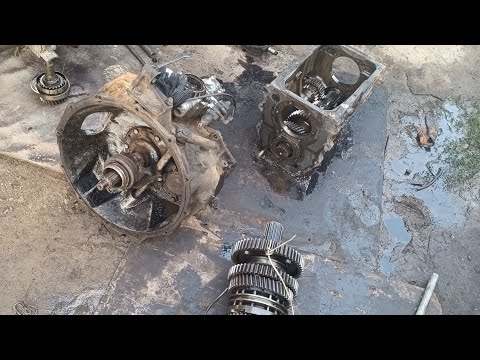

Разборка корпуса и дефектовка валов
Разборка начинается с удаления крышек люков и извлечения штоков переключения передач. Затем можно переходить к демонтажу фланцев и валов.
Важно соблюдать правильную последовательность при снятии стопорных колец и гаек, фиксирующих подшипники, чтобы избежать повреждения резьбовых соединений валов.
При извлечении валов из картера необходимо тщательно проверять состояние зубчатых венцов и шлицевых соединений на износ.
| Этап ремонта | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Дефектовка | Осмотр и диагностика состояния КПП, выявление повреждений | Ключи, отвертки, микрометр, штангенциркуль |
| Разборка | Снятие коробки с автомобиля, разборка на составные части | Подъемник, домкрат, набор инструментов |
| Проверка деталей | Измерение износа шестерен, подшипников и других компонентов | Микрометр, штангенциркуль, измерительная линейка |
| Замена поврежденных | Установка новых или восстановленных деталей | Запасные части, смазочные материалы |
| Сборка | Сборка коробки в обратном порядке с учетом всех рекомендаций | Ключи, отвертки, динамометрический ключ |
| Установка | Установка КПП на автомобиль, подключение всех систем | Подъемник, домкрат, набор инструментов |
| Тестирование | Проверка работы КПП на автомобиле, выявление возможных неисправностей | Тест-драйв, диагностическое оборудование |
Интересные факты
Вот несколько интересных фактов о ремонте коробки передач (КПП) 154 на КАМАЗе, включая дефектовку и сборку:
Специфика конструкции: КПП 154 на КАМАЗе имеет уникальную конструкцию, которая позволяет передавать высокий крутящий момент, что делает её идеальной для тяжелых грузовиков. Это требует особого внимания при дефектовке, так как даже небольшие повреждения могут привести к серьезным последствиям в работе трансмиссии.
Дефектовка как искусство: Процесс дефектовки КПП 154 включает в себя не только визуальный осмотр, но и использование специализированного оборудования для проверки геометрии деталей и их износа. Это позволяет точно определить, какие элементы требуют замены, а какие могут быть восстановлены, что значительно экономит время и средства на ремонте.
Сборка с учетом технологий: При сборке КПП 154 важно соблюдать определенные технологии и последовательность операций. Например, правильная установка подшипников и использование специальных смазочных материалов могут значительно увеличить срок службы коробки передач. Неправильная сборка может привести к преждевременному износу или поломке, что делает этот этап критически важным.
Диагностика первичного и вторичного валов
Первичный вал часто изнашивается в местах шлицев и подшипников, что может проявляться в характерном вое трансмиссии на всех передачах.
Вторичный вал необходимо проверять на биение и состояние мест установки шестерен, так как именно здесь происходит передача крутящего момента на карданный вал.
Для точной оценки состояния валов используются микрометр и индикатор часового типа, которые позволяют измерять биение с точностью до сотых долей миллиметра.
Если биение вала превышает допустимые значения, указанные в технической документации, деталь должна быть заменена или профессионально отремонтирована.
Шлицевые соединения проверяются на наличие люфта сопрягаемой детали. Даже при новых шлицах свободный ход указывает на износ самого вала.
Поверхности качения подшипников должны быть свободны от коррозии, задиров или выкрашивания металла, так как это может свидетельствовать о недостатке масла.
| Параметр | Норма | Предельное значение |
|---|---|---|
| Биение вала, мм | 0.05 | 0.10 |
| Зазор в шлицах, мм | 0.05-0.20 | 0.40 |
Восстановление механизма переключения и синхронизаторов
Механизм переключения передач в коробке 154 основан на системе фиксаторов и пружин, которые со временем могут терять упругость.
Затруднения при переключении передач часто возникают из-за загрязнений или повреждений на рабочих поверхностях. Это требует внимательной шлифовки и полировки компонентов.
Синхронизаторы обеспечивают плавное переключение передач. При износе блокирующих колец переключение становится затруднительным без двойного выжима сцепления.
Замена блокирующих колец и муфт
Блокирующие кольца синхронизаторов необходимо проверять на зазор между торцом кольца и торцом шестерни. Этот зазор не должен быть меньше установленного минимального значения.
При выявлении трещин или износа зубьев муфты переключения передач следует полностью заменить узел в сборе для обеспечения надежности работы.
При сборке механизма переключения важно смазать все трущиеся поверхности трансмиссионным маслом, чтобы избежать сухого трения при первом запуске.
Длина пружин фиксаторов штоков должна строго соответствовать установленным нормам в свободном состоянии, иначе механизм может самопроизвольно отключаться.
Шарики фиксаторов не должны иметь плоских граней или раковин, так как это может привести к нечеткой фиксации положения штока.
Во время сборки крайне важно правильно расположить сухари синхронизатора относительно пазов муфты, чтобы гарантировать корректное функционирование блокировки.
⚠️ Важно: Установка синхронизатора от другой модели коробки передач недопустима, так как различия в геометрических размерах зубьев могут привести к разрушению.
Сборка коробки передач и регулировка зазоров
Сборка агрегата выполняется в обратной последовательности разборки. При этом обязательно заменяются все уплотнительные прокладки и сальники на новые.
Ключевым этапом является установка подшипников на валы. Она должна проводиться с использованием оправок и запрессовки, чтобы избежать перекоса.
Моменты затяжки гаек валов должны строго соответствовать техническим требованиям. Недостаточная затяжка может привести к проворачиванию подшипника, а чрезмерная — к его разрушению.
Установка валов и регулировка осевых люфтов
При монтаже валов в картере важно следить за осевыми перемещениями, которые регулируются толщиной регулировочных шайб под крышками подшипников.
Проверка зазоров в конических подшипниках осуществляется с помощью индикатора. При необходимости подбираются шайбы для достижения требуемых значений.
После установки валов необходимо убедиться в легкости их вращения и отсутствии закусывания шестерен при ручном проворачивании.
Монтаж штоков переключения передач включает проверку точности включения каждой передачи на собранной коробке, не устанавливая её на автомобиль.
Крышки подшипников устанавливаются с использованием герметика или прокладок, что обеспечивает герметичность картера и предотвращает утечку масла.
Заключительным этапом сборки является установка датчиков скорости и давления, а также проверка функционирования пневматического привода делителя.
| Узел | Момент затяжки, Нм | Тип резьбы |
|---|---|---|
| Гайка первичного вала | 120-150 | M24x1.5 |
| Крышка подшипника | 40-60 | M10 |
Типичные ошибки при ремонте
- Игнорирование очистки картера — остатки металлической стружки от старых подшипников могут быстро вывести из строя новые компоненты. Поэтому картер следует тщательно промывать керосином до полного очищения.
- Применение неподходящих подшипников — установка аналогичных деталей с другими тепловыми зазорами может привести к перегреву и заклиниванию коробки передач во время эксплуатации.
- Неправильная настройка делителя — несоответствие в регулировке пневмопривода делителя может вызвать рывки при переключении и ускорить износ синхронизаторов.
- Отсутствие контроля за биением валов — сборка на валах с остаточным биением сведет на нет все усилия по замене подшипников, и шум останется прежним.
Финальная проверка и обкатка
После установки восстановленной коробки передач на автомобиль необходимо проверить работу сцепления и плавность переключения передач при выключенном двигателе.
Первый запуск двигателя следует производить с нажатым сцеплением. Важно убедиться в отсутствии посторонних шумов на холостом ходу.
Обкатка агрегата должна проходить в щадящем режиме, без резких ускорений и движения с полной нагрузкой в течение первых 1000 километров пробега.
Во время обкатки регулярно следите за температурой корпуса коробки передач. Она не должна превышать 90 градусов Цельсия при нормальной эксплуатации.
Повторно проверьте уровень масла и состояние крепежных болтов после первой поездки, чтобы исключить возможность ослабления соединений.
Соблюдение технологии ремонта и использование качественных запасных частей обеспечивают долговечную и надежную работу трансмиссии КАМАЗ-154.
Подбор и замена масла для КПП
Правильный выбор и замена масла для коробки передач (КПП) 154 КАМАЗ являются ключевыми аспектами, влияющими на долговечность и надежность работы трансмиссии. Масло выполняет несколько важных функций: оно смазывает детали, предотвращает износ, охлаждает элементы КПП и защищает от коррозии. Поэтому выбор подходящего масла и его регулярная замена имеют критическое значение.
При выборе масла для КПП 154 КАМАЗ необходимо учитывать несколько факторов:
- Тип масла: Для КПП 154 КАМАЗ рекомендуется использовать трансмиссионные масла, соответствующие спецификациям API GL-4 или GL-5. Эти масла обеспечивают необходимую защиту и смазку для зубчатых передач и подшипников.
- Вязкость: Вязкость масла должна соответствовать условиям эксплуатации автомобиля. Для большинства климатических условий подходит масло с вязкостью 75W-90. В холодных регионах может потребоваться масло с более низкой вязкостью, например, 80W-90.
- Состав: Синтетические масла обеспечивают лучшую защиту и стабильность при высоких температурах, чем минералки. Однако они могут быть дороже. Выбор между синтетическим и минералкой зависит от условий эксплуатации и бюджета.
Замена масла в КПП 154 КАМАЗ должна проводиться в соответствии с регламентом обслуживания, который обычно составляет 60 000 - 80 000 км пробега или раз в два года, в зависимости от условий эксплуатации. Процесс замены масла включает несколько этапов:
- Подготовка: Перед началом работ необходимо подготовить все необходимые инструменты и материалы: новое масло, прокладки, ключи и емкость для слива старого масла.
- Слив старого масла: Для этого нужно установить автомобиль на ровной поверхности, поднять его с помощью домкрата и установить поддон для сбора масла. Затем открутите сливную пробку и дайте маслу полностью стечь.
- Замена фильтра: Если в конструкции КПП предусмотрен фильтр, его также следует заменить. Это поможет избежать загрязнения нового масла.
- Заливка нового масла: После того как старое масло слито и фильтр заменен, закройте сливную пробку и залейте новое масло через заливное отверстие. Убедитесь, что уровень масла соответствует норме, проверяя его с помощью щупа.
- Проверка на утечки: После замены масла рекомендуется запустить двигатель и дать ему поработать несколько минут, затем проверить наличие утечек в местах соединений.
Регулярная замена масла и использование качественных смазочных материалов значительно продлевают срок службы КПП 154 КАМАЗ и обеспечивают надежную работу трансмиссии. Не забывайте следить за состоянием масла, так как его загрязнение может привести к серьезным поломкам и дорогостоящему ремонту.
Проверка и замена уплотнительных элементов
Уплотнительные элементы играют ключевую роль в обеспечении надежной работы коробки передач (КПП) 154 КАМАЗ. Они предотвращают утечку масла и загрязнение внутренних компонентов, что в свою очередь способствует долговечности и стабильности работы трансмиссии. В процессе ремонта КПП необходимо тщательно проверять состояние всех уплотнителей и, при необходимости, производить их замену.
Первым шагом в проверке уплотнительных элементов является визуальный осмотр. Необходимо обратить внимание на наличие трещин, износа, деформации или других повреждений. Уплотнители, выполненные из резины или других эластичных материалов, могут со временем терять свои свойства, что приводит к утечкам масла. Если на уплотнителе обнаружены следы старения, такие как растрескивание или потеря эластичности, его следует заменить.
Следующий этап — это проверка уплотнителей на герметичность. Для этого можно использовать специальные жидкости, которые наносятся на соединения. Если появляются пузырьки, это свидетельствует о наличии утечек. Важно проверить все места, где уплотнители могут быть установлены: на фланцах, в местах соединения с другими компонентами, а также в местах, где проходит вал.
При замене уплотнительных элементов необходимо учитывать несколько важных моментов. Во-первых, следует использовать только оригинальные или качественные аналоги, так как некачественные уплотнители могут быстро выйти из строя. Во-вторых, перед установкой новых уплотнителей необходимо тщательно очистить места их установки от старого герметика и загрязнений. Это обеспечит надежное прилегание и предотвратит утечки в будущем.
Установка новых уплотнителей требует аккуратности. Необходимо следить за тем, чтобы они не были перекручены или повреждены в процессе монтажа. Рекомендуется использовать специальные инструменты, такие как монтажные лопатки, для аккуратной установки без риска повреждения материала.
После установки новых уплотнительных элементов следует провести повторную проверку на герметичность. Это можно сделать, заполнив коробку передач маслом и проверив на наличие утечек в течение определенного времени. Если все в порядке, можно считать, что работа выполнена успешно.
Таким образом, проверка и замена уплотнительных элементов — это важный этап ремонта КПП 154 КАМАЗ, который требует внимательности и аккуратности. Правильное выполнение этих процедур обеспечит надежную работу трансмиссии и продлит срок службы автомобиля.
Тестирование работы КПП после сборки
После завершения процесса сборки коробки передач (КПП) 154 КАМАЗ крайне важно провести тщательное тестирование, чтобы убедиться в правильности выполненных работ и отсутствии дефектов. Тестирование включает в себя несколько этапов, каждый из которых играет ключевую роль в оценке работоспособности КПП.
1. Визуальный осмотр
Перед тем как приступить к функциональному тестированию, необходимо провести визуальный осмотр собранной КПП. Проверяются все соединения, герметичность, отсутствие утечек масла, а также состояние внешних элементов, таких как корпуса и крышки. Особое внимание следует уделить местам соединения с двигателем и задним мостом, так как здесь могут возникать проблемы, если соединения выполнены некачественно.
2. Проверка уровня масла
Следующий шаг — проверка уровня трансмиссионного масла. Уровень масла должен находиться в пределах нормы, указанной в технической документации. При необходимости добавляется масло, чтобы избежать повреждения внутренних компонентов КПП во время тестирования.
3. Пробный запуск
После визуального осмотра и проверки уровня масла можно переходить к пробному запуску двигателя. Важно следить за тем, чтобы не было посторонних шумов, вибраций или других аномалий. Запуск должен происходить в нейтральном положении, чтобы исключить возможность движения автомобиля.
4. Проверка переключения передач
После успешного запуска необходимо проверить работу всех передач. Для этого следует плавно переключать передачи, начиная с первой и заканчивая задним ходом. Каждое переключение должно происходить без заеданий и с минимальным усилием. Важно также обратить внимание на то, как работает сцепление: оно должно включаться и выключаться четко, без провалов и задержек.
5. Тестирование на ходу
После проверки работы КПП на месте следует провести тестирование на ходу. Для этого автомобиль выезжает на ровную дорогу, где можно протестировать его в различных режимах: от низких до высоких скоростей. Важно оценить, как КПП реагирует на ускорение и замедление, а также как она ведет себя при резком переключении передач. В процессе тестирования следует обращать внимание на любые посторонние звуки, которые могут указывать на наличие проблем.
6. Оценка результатов тестирования
По завершении всех тестов необходимо проанализировать полученные результаты. Если все передачи работают корректно, нет посторонних шумов, а сцепление функционирует без сбоев, то можно считать, что КПП собрана и отрегулирована правильно. В противном случае потребуется повторная дефектовка и устранение выявленных недостатков.
Тестирование работы КПП 154 КАМАЗ — это важный этап, который позволяет гарантировать надежность и долговечность работы коробки передач. Правильное выполнение всех процедур тестирования поможет избежать серьезных поломок в будущем и обеспечит безопасность эксплуатации автомобиля.
