В данной статье мы подробно рассмотрим технологию демонтажа гильз двигателя Камаз 740 с использованием съемника, что является важным этапом в ремонте и обслуживании данного типа двигателя. Правильный выбор съемника и соблюдение пошаговой инструкции помогут избежать повреждений как гильз, так и других компонентов двигателя, что существенно сэкономит время и средства на дальнейший ремонт. Мы также обсудим типичные ошибки, которые могут возникнуть в процессе работы, и меры безопасности, которые необходимо соблюдать для успешного выполнения задачи. Этот гид станет незаменимым помощником как для профессионалов, так и для автолюбителей, стремящихся самостоятельно справиться с ремонтом своего автомобиля.
Конструктивные особенности и типы съемников для двигателей 740
Рынок инструментов для ремонта предлагает разнообразные модели для работы с двигателями Камаз. Главное отличие заключается в методе захвата гильзы и типе привода механизма. Для двигателей серий 740, 7403, 7406 и их вариаций наиболее популярны устройства, которые захватывают внутреннюю расточку гильзы, опираясь на торец блока цилиндров. Конструкция должна обеспечивать передачу усилия строго вертикально, избегая боковой нагрузки на стенки.
Ключевым аспектом является материал, из которого изготовлены и закалены рабочие поверхности захватов. Гильзы двигателей Камаз производятся из высокопрочного чугуна, и при длительной эксплуатации их внутренний диаметр может подвергаться износу или образованию ступенек в верхней части. Надежный съемник должен иметь лапы, захватывающие нижнюю, неизношенную часть гильзы, либо использовать принцип расширения втулки изнутри. Применение мягких сплавов может привести к деформации инструмента под нагрузкой.
Механические винтовые устройства
Наиболее популярным решением в стационарных мастерских являются винтовые съемники с трапециевидной резьбой. Эти устройства состоят из прочной штанги с упорной пяткой, которая располагается на привалочной плоскости блока, и захватного механизма, помещаемого внутрь гильзы. При вращении гайки или воротка происходит поступательное движение, позволяющее медленно и аккуратно извлекать гильзу из посадочного места. Такой механизм дает оператору возможность ощущать сопротивление и контролировать весь процесс.
Одним из главных достоинств винтовых моделей является их автономность, что делает их независимыми от внешних источников питания. Однако для достижения необходимого усилия часто требуется значительное физическое усилие на вороток, а в случае сильного прикипания одного винтового механизма может оказаться недостаточно. В таких ситуациях инструмент часто комбинируется с гидравлическими домкратами, которые устанавливаются на верхнюю часть съемника.
| Этап демонтажа | Описание действий | Необходимый инструмент |
|---|---|---|
| Подготовка | Слить масло, снять крышку клапанов, отсоединить все необходимые элементы | Ключи, отвертки, емкость для масла |
| Установка съемника | Установить съемник на гильзы, убедившись в правильном положении | Съемник гильз |
| Демонтаж гильз | Аккуратно выдавить гильзы с помощью съемника, следя за равномерным усилием | Съемник гильз, молоток (при необходимости) |
Интересные факты
Вот несколько интересных фактов о технологии демонтажа гильз двигателя Камаз 740 с использованием съемника:
Специальные съемники: Для демонтажа гильз двигателя Камаз 740 используются специальные съемники, которые обеспечивают равномерное распределение нагрузки на гильзу. Это позволяет избежать повреждений как самой гильзы, так и блока цилиндров, что критически важно для дальнейшей эксплуатации двигателя.
Технология "горячего" и "холодного" демонтажа: В зависимости от состояния гильз и блока цилиндров, может применяться как "горячий", так и "холодный" метод демонтажа. "Горячий" метод включает в себя нагревание блока цилиндров, что позволяет расширить металл и облегчить извлечение гильз, тогда как "холодный" метод предполагает использование съемника без предварительного нагрева.
Влияние на производительность: Правильный демонтаж гильз с использованием съемника не только предотвращает повреждения, но и существенно влияет на производительность двигателя. Неправильный демонтаж может привести к деформации блока цилиндров, что в дальнейшем может вызвать проблемы с герметичностью и компрессией, а также увеличить расход топлива.
Гидравлические системы съема
В сложных ситуациях, когда механическое воздействие не дает результата, на помощь приходят гидравлические съемники. Их конструкция включает цилиндр, создающий давление в несколько тонн. Гидравлическая система обеспечивает равномерное и нарастающее давление, что позволяет разрушить окислы и освободить гильзу. Этот метод считается наиболее безопасным для блока цилиндров, так как исключает резкие движения и ударные нагрузки.
При использовании гидравлических моделей важно контролировать состояние уплотнений и уровень давления в системе. Хотя это происходит редко, чрезмерное давление может привести к деформации верхней части блока, особенно если площадь контакта упорной площадки съемника недостаточна. Поэтому площадь опоры должна быть равномерно распределена по поверхности блока.
⚠️ Важно: Запрещается использовать самодельные съемники из арматуры или болтов без предварительного расчета на разрывные нагрузки. В случае срыва резьбы или разрушения металла детали могут разлетаться с большой скоростью, что чревато серьезными травмами.
Подготовительный этап и диагностика состояния ЦПГ
Перед установкой любого типа съемника необходимо тщательно подготовить двигатель. Работы следует проводить только на полностью остывшем моторе, который находится на ровной поверхности или на ремонтном стенде. Первым этапом является снятие головки блока цилиндров, масляного поддона и крышек коренных подшипников, если это предусмотрено конструкцией съемного устройства. Доступ к торцу гильзы должен быть свободен со всех сторон.
Ключевым моментом является оценка состояния гильзы перед началом работ. Если планируется повторное использование гильзы (что редко рекомендуется при капитальном ремонте), необходимо измерить степень износа в верхней части. Если гильза подлежит утилизации, главной задачей становится сохранение блока. Перед установкой захватов рекомендуется обильно обработать стык гильзы и блока проникающей смазкой, такой как WD-40 или керосин, и оставить на несколько часов для размягчения окислов.
Очистка привалочных поверхностей
Поверхность блока вокруг гильзы должна быть тщательно очищена от загрязнений, масла и нагара. Наличие абразивных частиц между упорной площадкой съемника и блоком может повредить посадочное место или привести к перекосу инструмента. Рекомендуется использовать металлическую щетку и чистую ветошь. Особое внимание уделите нижней части гильзы, видимой снизу двигателя, так как именно там часто скапливаются продукты износа и грязь.
Важно также проверить наличие деформаций блока в области верхнего бурта гильзы. Если блок ранее перегревался, металл мог деформироваться, что приведет к неравномерному зажиму гильзы. Визуальный осмотр поможет выявить трещины, которые могут увеличиться во время выпрессовки. Целостность блока является приоритетом, так как его замена часто оказывается экономически нецелесообразной.
Проверка комплектности инструмента
Перед сборкой съемочного устройства убедитесь, что у вас есть все необходимые детали. В стандартный комплект входят центральная тяга, упорная балка или вилка, набор захватов (лап) различных форм и комплект гаек или гидравлический насос. Проверьте резьбовые соединения на наличие заусенцев и повреждений. Рекомендуется смазать резьбу тугоплавкой смазкой, например, графитной, чтобы избежать закусывания под нагрузкой.

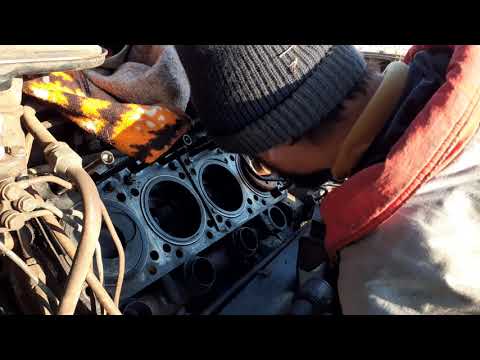

Технологический процесс демонтажа гильзы
Процесс извлечения гильзы требует тщательного выполнения всех этапов, так как любое отклонение может привести к поломке инструмента или повреждению двигателя. Главное правило — создавать равномерное усилие без перекосов. Сначала устанавливается нижний захват, затем монтируется упорная часть. Только после надежной фиксации всех компонентов можно приступать к вытягиванию. Спешка на этапе монтажа часто приводит к аварийным ситуациям.
Если гильза оснащена буртом, за который можно зацепиться, применяются специальные крюкообразные лапы. Если бурт поврежден или отсутствует, что встречается в некоторых моделях, используются разжимные цанги, которые расширяются внутри гильзы. Важно захватывать самую прочную часть гильзы, обычно это нижняя треть или область бурта, не подверженная термическому расширению.
Установка захватного механизма
Монтаж начинается с введения рабочей части съемника внутрь гильзы. Лапы разводятся или фиксируются в открытом положении, чтобы зацепиться за нижний край гильзы или внутренний уступ. При использовании разжимных цанг важно убедиться в их надежной фиксации в расточке. Центральный винт или шток устанавливается строго по оси цилиндра. Отклонение оси от центра гильзы может привести к перекосу и заклиниванию при натяжении.
После установки захватов на блок укладывается поперечная балка или упорная вилка. Она должна плотно прилегать к поверхности блока и быть симметричной относительно цилиндра. Между металлом блока и упором съемника не должно быть перекосов. Гайки затягиваются вручную до упора, устраняя все зазоры. Убедившись в правильности сборки, можно переходить к созданию рабочего усилия.
Процесс выпрессовки
Процесс выкручивания центрального винта или создания давления в гидравлической системе должен быть осторожным и плавным. На начальных этапах важно внимательно следить за поведением гильзы. Если вы заметите хруст или перекос, немедленно остановите работу. Увеличивайте усилие постепенно, делая паузы, чтобы металл блока и гильзы успел перераспределить напряжение. Резкие движения недопустимы.
- Убедитесь, что упорная часть съемника надежно зафиксирована на блоке цилиндров и плотно прилегает.
- Зацепите лапы съемника за нижнюю кромку гильзы или воспользуйтесь разжимным механизмом.
- Начните вращение воротка по часовой стрелке (или активируйте гидронасос), создавая предварительное натяжение.
- Проверьте, чтобы не было перекосов и все элементы конструкции плотно прилегали друг к другу.
- Продолжайте увеличивать усилие до тех пор, пока гильза не оторвется от седла (обычно это сопровождается характерным щелчком).
- После отрыва гильзы продолжайте вытягивание до полного выхода уплотнительных колец из каналов блока.
⚠️ Внимание: В момент отрыва гильзы от седла может произойти резкий скачок усилия и появиться характерный звук. Убедитесь, что инструмент надежно зафиксирован, а оператор находится в безопасной зоне на случай, если ключ соскользнет.
Специфика работы с прикипевшими гильзами
Ситуация, когда гильза остается неподвижной при значительных усилиях, часто наблюдается у двигателей с большим пробегом. Окислы алюминия (в случае биметаллического блока) или чугуна образуют соединение, прочность которого сопоставима со сварным. В таких случаях простое увеличение давления на винт съемника может привести к его поломке. Необходимо использовать дополнительные методы воздействия для разрушения оксидной пленки.
Одним из эффективных способов является термическая обработка. Нагревание блока вокруг гильзы с помощью строительного фена или газовой горелки (с осторожностью) способствует расширению металла блока, что увеличивает зазор. Однако следует учитывать риск деформации блока из-за неравномерного нагрева. Более безопасным вариантом является использование химических реагентов, которые вводятся в зазор между гильзой и блоком через технологические отверстия или снизу двигателя.
Применение вибрации и ударных методов
Метод обстугивания часто используется вместе с съемником. Когда на винт съемника оказывается натяжение (гильза под напряжением), аккуратные удары молотком через выколотку наносятся по торцу гильзы или непосредственно по съемнику. Вибрация передается на слой окислов, что способствует их разрушению. Важно быть осторожным, чтобы не повредить резьбу съемника и не расколоть чугунную гильзу.
Существует также метод «раскачивания». После создания натяжения гайку съемника немного ослабляют, затем снова затягивают, иногда проворачивая гильзу (если конструкция это позволяет) или воздействуя на неё с помощью рычага. Циклическое изменение нагрузки помогает преодолеть статическое трение. Этот процесс может занять значительное время и требует терпения.
Использование гидравлических домкратов
Если винтовой механизм не справляется с задачей, на упорную балку съемника можно установить небольшой гидравлический домкрат. Упор домкрата следует делать на неподвижную раму или специальную проушину, а усилие будет передаваться на центральный шток съемника. Использование гидравлики позволяет достигать усилий в десятки тонн, что обеспечивает надежное снятие даже самых сложных гильз. Важно следить за давлением на манометре, чтобы не превысить прочность блока.
| Метод воздействия | Эффективность | Риски |
|---|---|---|
| Термический нагрев | Высокая | Деформация блока, повреждение сальников |
| Вибрация и удары | Средняя | Повреждение резьбы, сколы кромок |
| Гидравлический пресс | Максимальная | Разрыв блока при перекосе |
Типичные ошибки при проведении работ
Анализ практики ремонта показывает, что механики без достаточного опыта работы с двигателем Камаз 740 часто совершают типичные ошибки. Эти ошибки могут привести к значительным финансовым потерям и увеличению времени простоя техники. Избежание таких недочетов свидетельствует о профессионализме специалиста.
- Использование гильзы в качестве упора — опора съемника на гильзу или её бурт при снятии других деталей может деформировать бурт, что сделает дальнейший демонтаж невозможным.
- Перекос при затяжке — неравномерная затяжка гаек на упорной балке может вызвать перекос, из-за чего гильза застревает, и её извлечение становится сложным без повреждений.
- Отсутствие смазки резьбы — работа с сухим винтом под высоким давлением может привести к образованию задира на резьбе съемника, что в итоге вызовет его заклинивание.
- Игнорирование нижних колец — при извлечении гильзы старые резиновые кольца могут остаться в канале блока. Если их не удалить, новая гильза не встанет на место, или кольца будут завернуты, что вызовет утечку антифриза.
Важно уделить особое внимание чистоте каналов в блоке после снятия гильзы. В нижней части, где находились уплотнительные кольца, часто остаются окислы и грязь. Их следует тщательно удалить с помощью специальной развертки или скребка, чтобы не повредить поверхность канала. Герметичность системы охлаждения напрямую зависит от качества подготовки посадочного места.
| Параметр | Норма | Допуск |
|---|---|---|
| Высота бурта гильзы | 0.2 - 0.5 мм | Не более 0.1 мм разбег |
| Натяг гильзы в блоке | 0.03 - 0.08 мм | Зависит от группы блока |
Финишная обработка и подготовка к сборке
После успешного извлечения гильз работа не заканчивается. Важно провести дефектовку блока и подготовить его к установке новых гильз. Поверхность блока, на которую будет установлена новая гильза, должна быть абсолютно чистой и ровной. Царапины или нагар могут помешать плотному прилеганию гильзы, что негативно скажется на теплоотводе и герметичности.
Необходимо проверить внутренние каналы блока, предназначенные для уплотнительных колец, на наличие коррозии. Если каналы повреждены, применяются ремонтные кольца с увеличенным сечением или специальные герметики, хотя последний вариант считается временным решением. Перед установкой новые гильзы обязательно смазываются маслом, а резиновые кольца — специальной смазкой, чтобы избежать их проворачивания и повреждения во время запрессовки.
Установка новых гильз осуществляется с помощью оправки, которая обеспечивает равномерное погружение без перекосов. После установки необходимо проверить высоту выхода бурта гильзы над плоскостью блока. Этот параметр критически важен для корректной работы прокладки головки блока цилиндров. Если бурт недостаточно выступает, газы могут попасть в систему охлаждения; если слишком сильно — прокладка может быть повреждена.
Качественный демонтаж гильз является залогом успешного капитального ремонта двигателя Камаз 740. Соблюдение технологии, использование исправного специального инструмента и внимательность к деталям помогают избежать дорогостоящих ошибок. Сохраненный в целостности блок цилиндров служит основой для долгой и надежной работы мотора после восстановления.
⚠️ Внимание: После замены гильз и сборки двигателя необходимо провести повторную протяжку головки блока цилиндров после первых 500-1000 км пробега, так как новые гильзы могут дать усадку.
Рекомендации по выбору съемника для конкретных условий
Выбор съемника для демонтажа гильз двигателя Камаз 740 является важным этапом, который напрямую влияет на эффективность и безопасность работы. Существует несколько факторов, которые следует учитывать при выборе инструмента, чтобы обеспечить его соответствие конкретным условиям и требованиям.
1. Тип съемника: Существует несколько типов съемников, которые могут быть использованы для демонтажа гильз. Наиболее распространенными являются трехлапые и двухлапые съемники. Трехлапые съемники обеспечивают более равномерное распределение силы и могут быть более эффективными при работе с гильзами, которые плотно сидят в блоке цилиндров. Двухлапые съемники, в свою очередь, могут быть более компактными и удобными в ограниченных пространствах.
2. Размер и диапазон захвата: При выборе съемника необходимо учитывать размер гильз и их расположение. Съемник должен иметь достаточный диапазон захвата, чтобы охватить гильзу и обеспечить надежное сцепление. Измерьте диаметр гильз и выберите инструмент, который соответствует этим параметрам. Также стоит обратить внимание на длину лап съемника, чтобы избежать проблем с доступом в ограниченных пространствах.
3. Материал и прочность: Съемник должен быть изготовлен из прочных материалов, способных выдерживать значительные нагрузки. Сталь является наиболее распространенным материалом, используемым для изготовления съемников, однако важно убедиться, что инструмент имеет соответствующую термообработку и не подвержен деформации при работе. Проверяйте наличие сертификатов качества и отзывы пользователей о долговечности инструмента.
4. Удобство использования: Обратите внимание на конструкцию съемника. Удобные ручки и возможность регулировки помогут упростить процесс демонтажа. Некоторые модели имеют встроенные механизмы для увеличения усилия, что может быть полезно при работе с застывшими или ржавыми гильзами. Также стоит учитывать вес инструмента, особенно если работа будет проводиться в неудобных позах.
5. Наличие дополнительных функций: Некоторые современные съемники могут иметь дополнительные функции, такие как возможность работы с различными типами креплений или возможность использования с электрическими или пневматическими инструментами. Эти функции могут значительно упростить процесс демонтажа и повысить его эффективность.
В заключение, правильный выбор съемника для демонтажа гильз двигателя Камаз 740 требует внимательного анализа различных факторов, включая тип, размер, материал, удобство использования и дополнительные функции. Уделив должное внимание этим аспектам, вы сможете выбрать инструмент, который обеспечит надежность и эффективность работы, минимизируя риск повреждения деталей двигателя.
Безопасность при работе с инструментом
Работа с инструментом, особенно при демонтаже гильз двигателя, требует особого внимания к вопросам безопасности. Прежде всего, необходимо использовать средства индивидуальной защиты (СИЗ). Это включает в себя защитные очки, перчатки и, при необходимости, защитную маску. Эти элементы помогут предотвратить травмы глаз, порезы и другие повреждения, которые могут возникнуть в процессе работы.
Перед началом работы убедитесь, что рабочая зона чистая и свободная от посторонних предметов. Наличие лишних инструментов или деталей может привести к несчастным случаям. Также важно обеспечить хорошую освещенность рабочего места, чтобы избежать ошибок при использовании съемника.
При работе с съемником необходимо следовать инструкциям производителя. Неправильное использование инструмента может привести к его поломке или, что еще более опасно, к травмам. Убедитесь, что съемник правильно установлен на гильзе, и что все крепления надежно затянуты перед началом процесса демонтажа.
Не забывайте о том, что двигатель Камаз 740 может содержать остатки масла или других жидкостей, которые могут быть скользкими. Перед началом работы рекомендуется очистить рабочую область от загрязнений, чтобы избежать падений или соскальзывания.
Также стоит помнить о том, что при демонтаже гильз могут возникать острые края и заусенцы. Будьте осторожны при работе с такими элементами, чтобы не получить порезы или другие травмы. Если вы заметили, что инструмент или детали двигателя повреждены, немедленно остановите работу и устраните проблему.
Наконец, важно следить за состоянием своего здоровья. Если вы чувствуете усталость или дискомфорт, лучше сделать перерыв. Работать с инструментом в уставшем состоянии может быть опасно, так как это увеличивает риск ошибок и травм.
Обзор альтернативных методов демонтажа гильз
Демонтаж гильз двигателя Камаз 740 является важной процедурой, которая может потребоваться в процессе ремонта или замены деталей двигателя. Существует несколько методов, которые могут быть использованы для этой задачи, и каждый из них имеет свои преимущества и недостатки.
Одним из наиболее распространенных методов является использование съемника. Этот инструмент позволяет аккуратно и эффективно извлекать гильзы без повреждения их стенок и прилегающих деталей. Однако, помимо съемника, существуют и другие альтернативные методы, которые также могут быть рассмотрены.
Первый альтернативный метод — это использование механического пресса. Этот способ требует наличия специального оборудования и может быть более трудоемким, чем использование съемника. Пресс позволяет равномерно распределить нагрузку на гильзу, что снижает риск ее повреждения. Однако, для успешного выполнения этой процедуры необходимо точно настроить пресс, чтобы избежать перекоса и неравномерного давления.
Второй метод включает в себя применение тепла. Нагревание гильзы с помощью газовой горелки или другого источника тепла может помочь ослабить застывшие соединения и облегчить демонтаж. Тем не менее, этот метод требует осторожности, так как перегрев может привести к деформации гильзы или повреждению других компонентов двигателя. Кроме того, необходимо учитывать, что использование тепла может быть небезопасным, если не соблюдать меры предосторожности.
Третий метод — это использование химических средств, таких как проникающие масла или специальные составы для ослабления коррозии. Эти вещества могут помочь в разрушении ржавчины и других отложений, которые могут затруднять демонтаж гильз. Однако, данный метод требует времени для воздействия химикатов, и его эффективность может варьироваться в зависимости от состояния гильз и окружающей среды.
Наконец, существует метод механического разрушения гильз. Этот способ включает в себя использование сверл или других инструментов для разрушения гильзы на мелкие части. Хотя этот метод может быть эффективным в некоторых случаях, он также несет в себе риск повреждения блока цилиндров и других важных компонентов двигателя, что может привести к дополнительным затратам на ремонт.
Каждый из этих методов имеет свои особенности и может быть применен в зависимости от конкретной ситуации. Тем не менее, использование съемника остается наиболее безопасным и эффективным способом демонтажа гильз двигателя Камаз 740, так как он минимизирует риск повреждений и обеспечивает более контролируемый процесс.
