Как устроена ступица КАМАЗ 53501 и как ее обслуживать

Опубликовано: 01.10.2026

Статья посвящена техническому обслуживанию ступицы КАМАЗ 53501, что является важным аспектом для обеспечения надежной работы автомобиля. Правильная регулировка и замена подшипников, а также устранение утечек масла способствуют увеличению срока службы ступицы и предотвращают серьезные поломки. В данном руководстве представлены схемы, допустимые люфты и пошаговые инструкции, что поможет владельцам и механикам эффективно выполнять обслуживание и поддерживать автомобиль в исправном состоянии.

Конструктивные особенности и устройство узла

Ступица грузовика КАМАЗ 53501 представляет собой литой корпус, внутри которого размещен набор подшипников, обеспечивающих вращение колеса относительно цапфы. Конструкция узла спроектирована для работы под высокими осевыми и радиальными нагрузками, что особенно актуально при эксплуатации в условиях бездорожья и полной загрузке автомобиля. Основные компоненты, воспринимающие нагрузку, — два конических роликоподшипника, установленные с заданным натягом.

Между внутренним и внешним подшипниками располагается распорная втулка, которая задает необходимое расстояние и обеспечивает корректную работу роликов. Герметизация узла осуществляется с помощью манжет (сальников), предотвращающих утечку трансмиссионного масла и защищающих от попадания грязи, воды и абразивных частиц. В современных версиях могут использоваться маслоотражательные кольца и улучшенные материалы для уплотнений.

Крепление колеса осуществляется через шпильки, которые могут быть запрессованы в корпус ступицы или в съемный диск, в зависимости от конструкции. Важным элементом является гайка крепления ступицы, фиксирующая подшипниковый узел на цапфе. Правильная затяжка этой гайки определяет осевой зазор подшипников, который должен находиться в строго установленных пределах.

Параметр	Значение / Описание
Тип подшипников	Конические роликоподшипники (внутренний и наружный)
Смазка	Трансмиссионное масло (в полости ступицы) и пластичная смазка (в подшипниках при сборке)
Герметизация	Манжета (сальник) с пыльником, маслоотражатель

Корпус изготавливается из высокопрочного чугуна, обладающего хорошей износостойкостью, однако он может треснуть при ударах о препятствия или сильном перегреве. Внутри корпуса предусмотрены каналы для подачи смазки к подшипникам. Регулировка осевого зазора — критически важный параметр, который проверяется при каждом техническом обслуживании.

Различия ступиц переднего и заднего мостов

Хотя принцип работы ступиц на всех мостах схож, существуют конструктивные различия, влияющие на их обслуживание. На переднем ведущем мосту ступица объединена с кулаком поворотного механизма и включает приводной вал, проходящий через центр. Важно следить за состоянием шарниров равных угловых скоростей (ШРУС) или карданных шарниров, расположенных рядом с подшипниковым узлом.

На задних мостах ступицы устанавливаются на балку моста. В конструкции межосевого дифференциала или главной передачи могут быть особенности, касающиеся подачи масла. Однако ступица работает в более стабильных температурных условиях по сравнению с передней, которая испытывает дополнительные нагрузки при поворотах. При замене деталей необходимо строго следовать каталожным номерам, так как внешнее сходство компонентов не всегда гарантирует их взаимозаменяемость.

Этап обслуживания	Описание действий	Рекомендуемый интервал
Проверка состояния ступицы	Осмотр на наличие трещин и повреждений	Каждые 10 000 км пробега
Замена смазки	Слив старой смазки и залив новой	Каждые 20 000 км пробега
Проверка подшипников	Проверка на люфт и износ подшипников	Каждые 30 000 км пробега
Регулировка зазора	Настройка зазора между подшипниками	По мере необходимости
Проверка тормозных колодок	Осмотр на износ и состояние колодок	Каждые 15 000 км пробега

Интересные факты

Вот несколько интересных фактов о техническом обслуживании ступицы КАМАЗ 53501:

Регулярная проверка смазки: Ступицы колес КАМАЗ 53501 требуют регулярной проверки уровня и состояния смазки. Использование качественной смазки не только продлевает срок службы подшипников, но и снижает риск перегрева и износа, что особенно важно при эксплуатации в тяжелых условиях.
Специфика конструкции: Ступицы на КАМАЗ 53501 имеют уникальную конструкцию, которая позволяет легко производить их демонтаж и замену. Это значительно упрощает процесс технического обслуживания и ремонта, что особенно важно для автопарков, где время простоя автомобиля критично.
Влияние условий эксплуатации: Состояние ступиц напрямую зависит от условий эксплуатации автомобиля. Например, частые поездки по бездорожью или в условиях повышенной влажности могут ускорить износ подшипников и требовать более частого обслуживания. Поэтому важно учитывать эти факторы при планировании технического обслуживания.

Диагностика неисправностей и признаки износа

Своевременное обнаружение неисправностей помогает избежать серьезных поломок — полного выхода из строя узла во время движения. Первым сигналом, на который стоит обратить внимание, является изменение звукового фона во время поездки. Увеличивающийся гул при росте скорости или вой, меняющий тон при поворотах, может свидетельствовать о повреждении дорожек качения подшипников.

Вторым важным признаком является температура. Если после обычного маршрута одна из ступиц значительно горячее остальных, это может указывать на перетяжку подшипников или недостаток смазки. Чрезмерный нагрев может изменить структуру металла, вызвать образование задиров и привести к быстрому выходу из строя сальника, что, в свою очередь, вызывает утечку масла.

⚠️ Важно: Проверку температуры ступицы следует проводить осторожно, используя тыльную сторону ладони или специальный пирометр. Прикосновение к раскаленному металлу может привести к ожогу.

Механический люфт можно проверить, покачивая колесо в вертикальной плоскости при поднятом домкратом мосте. Если вы ощущаете стук или свободный ход, это может указывать на износ подшипников или ослабление гайки крепления. Однако отсутствие люфта не всегда означает исправность, так как подшипник может быть поврежден внутри, сохраняя при этом первоначальный натяг.

Визуальный осмотр внутренней части диска колеса помогает выявить масляные подтёки. Если масло выбрасывается через сапун или сочится из-под манжеты, это может говорить о нарушении герметичности или критическом повышении давления в полости ступицы из-за перегрева. Также стоит обратить внимание на состояние шпилек крепления колес — их износ или вытягивание может быть следствием вибраций от неисправной ступицы.

Посторонние звуки (гул, вой, стук) во время движения.
Чрезмерный нагрев одной ступицы по сравнению с другими колесами.
Наличие масляных подтеков на диске или тормозном щите.
Ощутимый осевой люфт колеса при покачивании.
Заедание или затрудненное вращение колеса на подъеме.

На практике часто встречается ситуация, когда водитель игнорирует небольшой гул, считая его нормальным для грузовика. Однако разрушение сепаратора подшипника может произойти внезапно и привести к заклиниванию роликов между кольцом и цапфой. Дефектовка деталей должна проводиться внимательно, с измерением диаметров и визуальным осмотром под лупой.

Методы определения состояния подшипников

Для точной диагностики ступицу нужно очистить от старой смазки и промыть в керосине или дизельном топливе. Подшипники следует внимательно осмотреть на наличие изменения цвета (коричневые пятна от перегрева), а также на сколы, раковины и выкрашивание металла. Ролики должны свободно вращаться, не иметь поперечной качки и издавать ровный тихий звук при вращении.

Если на дорожках качения есть следы кавитации или глубокие царапины, подшипник необходимо заменить вместе с кольцами. Использование новых роликов со старыми кольцами строго запрещено, так как они уже приработаны друг к другу и могут иметь микронные несоответствия в профиле. Также нужно проверить распорную втулку на наличие деформаций и трещин.

Технология разборки и сборки ступицы

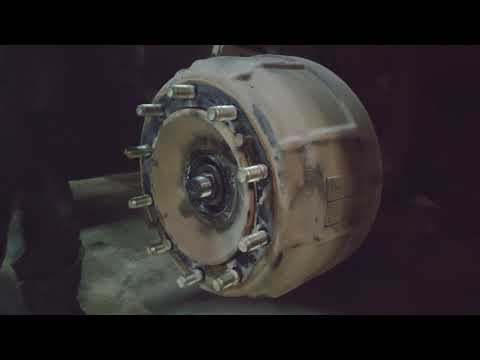

Процесс снятия ступицы требует подъемного оборудования, так как вес узла с тормозным барабаном значителен. Перед началом работ автомобиль нужно разместить на ровной поверхности, зафиксировать противооткатными упорами, а затем поднять мост с помощью домкрата или установить на козелки. Важно предварительно сбросить давление в пневмосистеме и зафиксировать кулак тормозной камеры.

Сначала необходимо снять колесо, затем отсоединить тормозной барабан. Для этого откручиваются крепежные болты, и барабан аккуратно снимается, чтобы избежать повреждения тормозных колодок и манжеты тормозного цилиндра. Если барабан «прикипел», допускается легкое постукивание, однако чрезмерное усилие может привести к деформации фланца.

Затем откручивается гайка, крепящая ступицу. Для этого потребуется специальный ключ и вороток. Гайка может быть зафиксирована стопорной шайбой или пластиной, которую нужно отогнуть. После снятия гайки и шайбы ступицу аккуратно стягивают с цапфы с помощью специального съемника. Использование кувалды недопустимо, так как это может повредить резьбу цапфы или торец ступицы.

Очистить внешнюю поверхность ступицы от грязи и тормозной пыли.
Удалить стопорную пластину или шайбу с гайки подшипника.
Открутить гайку крепления ступицы с помощью специального ключа.
Снять шайбу и внутреннее кольцо подшипника (если оно осталось на цапфе).
Установить съемник и аккуратно стянуть ступицу с цапфы моста.

После снятия ступицы необходимо выпрессовать старые подшипники и сальник. Для этого используются выколотки и пресс. Полость ступицы тщательно промывается. При сборке новые подшипники запрессовываются до упора, обеспечивая надежную посадку. Сальник устанавливается с предварительным смазыванием рабочей кромки.

Правила монтажа и смазки

При установке новых подшипников важно избегать их перекоса во время запрессовки. Давление должно передаваться только на наружное кольцо, чтобы не повредить ролики и сепаратор. Смазка должна находиться в межроликовом пространстве и между кольцами. Объем смазки рекомендуется составлять 60-70% от свободного объема, так как избыток может привести к выдавливанию сальника при нагреве.

Манжета устанавливается с помощью специальной оправки, которая обеспечивает равномерное распределение усилия по внешнему диаметру. Перед установкой рабочая кромка сальника обильно смазывается маслом. При монтаже ступицы на цапфу необходимо следить, чтобы манжета не завернулась и не повредилась о острые края.

Элемент	Тип смазки / Действие
Подшипники	Литол-24, Фиол-1 или специализированная смазка для ступичных подшипников
Рабочая кромка сальника	Трансмиссионное масло или пластичная смазка
Резьба цапфы	Тонкий слой графитовой смазки для предотвращения прикипания

Гайка, фиксирующая ступицу, затягивается с определенным моментом, после чего проводится регулировка. Момент затяжки должен соответствовать требованиям технического регламента для конкретной модели моста. Перетяжка гайки «на глаз» — одна из распространенных причин преждевременного выхода узла из строя.

Регулировка подшипников и устранение люфтов

Регулировка подшипников ступицы — ключевой этап обслуживания, который влияет на срок службы узла. Основная задача этой процедуры — установить правильный осевой зазор между кольцами подшипников. Слишком большой зазор может вызвать ударные нагрузки и люфт колеса, а слишком малый — перегрев и заклинивание.

Процесс регулировки начинается с затяжки гайки до упора при одновременном вращении ступицы. Это позволяет роликам занять свои места и устраняет возможные зазоры. Затем гайка ослабляется на определенный угол (обычно 1/6 или 1/3 оборота), и проверяется легкость вращения. Ступица должна вращаться свободно, без заеданий, но при этом не должно быть заметного люфта.

⚠️ Важно: Проверка люфта осуществляется покачиванием ступицы относительно цапфы. Допустимый осевой зазор составляет 0,025–0,1 мм. Конкретное значение зависит от типа подшипников и указано в руководстве по эксплуатации.

Для точной настройки рекомендуется использовать динамометрический ключ и индикатор часового типа, установленный на магнитной стойке. Индикатор должен упираться в торец ступицы, и производится измерение биения при покачивании. Если результаты превышают допустимые значения, гайку нужно немного довернуть или ослабить. После достижения необходимого значения гайка фиксируется.

Фиксация гайки осуществляется с помощью стопорной шайбы с отгибом язычка в паз гайки или стопорной пластиной. В некоторых моделях применяется контргайка. Надежность фиксации критически важна, так как самопроизвольное отворачивание гайки во время движения может привести к разрушению ступицы и отделению колеса.

Типичные ошибки при регулировке

Затяжка «до предела» без последующего ослабления — приводит к отсутствию зазора, быстрому нагреву масла, расширению металла и заклиниванию подшипников в короткие сроки.
Игнорирование фиксации гайки — вибрации во время движения могут раскрутить гайку, что приводит к значительному люфту, повреждению посадочных мест и разрушению цапфы.
Применение изношенной распорной втулки — такая втулка может иметь трещины или деформации, что мешает установить правильный зазор, даже если подшипники новые.
Недостаточная очистка резьбы — грязь или ржавчина на резьбе цапфы искажают фактическое положение гайки, что делает регулировку неточной.

После сборки и настройки важно залить в полость ступицы новое трансмиссионное масло до уровня контрольного отверстия. Уровень проверяется на ровной поверхности. Избыточное количество масла может быть так же вредным, как и его недостаток, так как при нагреве избыточное давление может привести к выдавливанию сальника.

Обслуживание и профилактика ресурса

Чтобы ступицы КАМАЗ 53501 служили долго, необходимо строго соблюдать график технического обслуживания. Регулярная проверка уровня масла и его замена при утрате свойств помогут поддерживать оптимальные условия смазки. В условиях повышенной запыленности или эксплуатации в воде частоту проверок следует увеличить.

Важно внимательно следить за состоянием сапунов мостов. Забитый сапун мешает компенсировать изменения давления при нагреве, что может привести к выдавливанию масла через сальники. Чистка сапунов должна стать привычной частью каждого технического обслуживания. Также необходимо обращать внимание на состояние пыльников и защитных экранов.

При замене ступицы или подшипников рекомендуется обновлять крепежные элементы (гайки, шайбы), если на них есть следы деформации. Качество запчастей имеет ключевое значение: недорогие аналоги часто производятся из мягкой стали, которая быстро теряет форму под нагрузкой. Лучше выбирать оригинальные детали или продукцию проверенных брендов.

В зимний период эксплуатации следует избегать резких ударных нагрузок на холодную подвеску. При низких температурах металл становится более хрупким, что увеличивает риск появления трещин в корпусе ступицы или разрушения колец подшипников. Прогрев узлов перед началом активной работы способствует увеличению их срока службы.

Контроль состояния после ремонта

После завершения работ по замене или регулировке ступицы необходимо провести контрольный пробег. В течение первых 50-100 километров рекомендуется периодически останавливаться для проверки температуры узла. Если температура не превышает 60-70 градусов и отсутствуют посторонние звуки, значит, работа выполнена корректно.

Повторно проверьте затяжку гайки ступицы через 1000-2000 километров пробега, так как новые детали могут немного усаживаться. Если в этот период заметите ослабление стопорения, подтяните гайку и зафиксируйте её заново. Регулярный контроль позволяет выявить возможные проблемы на ранних стадиях.

Соблюдение всех технологических требований при обслуживании ступицы КАМАЗ 53501 обеспечивает безопасность на дороге и экономическую эффективность эксплуатации грузовика. Внимание к деталям, чистота во время сборки и точность регулировок помогают избежать дорогостоящих простоев и ремонтов в процессе эксплуатации.

Необходимые инструменты и оборудование для обслуживания

Для качественного технического обслуживания ступицы КАМАЗ 53501 необходимо использовать определённые инструменты и оборудование, которые обеспечат выполнение всех операций с максимальной эффективностью и безопасностью. Ниже перечислены основные инструменты и оборудование, которые понадобятся в процессе обслуживания.

Набор ключей: Для работы с крепежными элементами ступицы потребуется набор гаечных ключей различных размеров. Рекомендуется использовать как обычные, так и торцевые ключи для удобства доступа к труднодоступным местам.
Динамометрический ключ: Этот инструмент необходим для точной затяжки болтов и гаек до заданного момента. Это особенно важно для предотвращения повреждений резьбы и обеспечения надежного соединения.
Отвертки: Набор отверток различных типов (плоские и крестовые) пригодится для работы с мелкими крепежами и элементами ступицы.
Молоток: Резиновый или металлический молоток может понадобиться для аккуратного снятия или установки деталей, а также для устранения заеданий.
Съемник подшипников: Для замены подшипников ступицы потребуется специальный съемник, который позволит аккуратно извлечь подшипники без повреждения корпуса ступицы.
Пресс: Гидравлический или механический пресс может понадобиться для установки новых подшипников и других деталей, требующих значительных усилий при монтаже.
Ключ для регулировки подшипников: Специальный инструмент, который позволяет точно регулировать натяжение подшипников, что критически важно для их долговечности.
Уровень: Для проверки правильности установки ступицы и других компонентов, а также для контроля горизонтальности при монтаже.
Смазочные материалы: Необходимо иметь под рукой качественные смазочные материалы, такие как литиевые или графитовые смазки, которые обеспечат надежную работу подшипников и защитят их от износа.
Чистящие средства: Для подготовки деталей к обслуживанию потребуется использовать специальные чистящие средства, которые помогут удалить загрязнения и старую смазку.
Перчатки и защитные очки: Для обеспечения безопасности при работе с инструментами и химическими веществами обязательно используйте защитные средства.

Использование правильных инструментов и оборудования не только ускоряет процесс обслуживания ступицы КАМАЗ 53501, но и значительно повышает качество выполняемых работ. Перед началом обслуживания рекомендуется проверить наличие всех необходимых инструментов и подготовить рабочее место для удобства и безопасности.

Частота и сроки проведения технического обслуживания

Техническое обслуживание ступицы КАМАЗ 53501 является важной частью общего ухода за автомобилем, обеспечивающей его надежную работу и безопасность на дороге. Частота и сроки проведения обслуживания зависят от различных факторов, включая условия эксплуатации, интенсивность использования и рекомендации производителя.

В общем случае, техническое обслуживание ступицы рекомендуется проводить каждые 10 000 - 15 000 километров пробега. Однако в условиях тяжелых грузоперевозок, частых поездок по бездорожью или в условиях повышенной влажности и загрязненности, этот интервал может быть сокращен до 5 000 - 7 000 километров. Важно учитывать, что регулярное обслуживание позволяет выявить и устранить потенциальные проблемы на ранних стадиях, что значительно снижает риск серьезных поломок и аварий.

Кроме пробега, стоит обращать внимание на время эксплуатации автомобиля. Даже если пробег не достиг рекомендованных значений, техническое обслуживание следует проводить не реже одного раза в год. Это связано с тем, что со временем смазочные материалы теряют свои свойства, а детали могут подвергаться коррозии и износу.

При проведении технического обслуживания ступицы необходимо выполнять следующие процедуры:

Проверка состояния подшипников и их смазки.
Осмотр на наличие трещин, деформаций и других повреждений.
Замена смазки в подшипниках, если это предусмотрено конструкцией.
Проверка и при необходимости подтяжка крепежных элементов.
Очистка ступицы от грязи и загрязнений.

Также стоит учитывать, что в случае возникновения каких-либо необычных звуков, вибраций или изменений в управляемости автомобиля, следует немедленно провести диагностику ступицы, даже если плановое обслуживание еще не наступило. Это поможет предотвратить более серьезные проблемы и обеспечит безопасность на дороге.

В заключение, регулярное и своевременное техническое обслуживание ступицы КАМАЗ 53501 является залогом надежной работы автомобиля и его долговечности. Следуя рекомендациям по частоте и срокам обслуживания, владельцы могут значительно повысить эксплуатационные характеристики своего транспортного средства.

Документация и регистрация выполненных работ

Техническое обслуживание ступицы КАМАЗ 53501 требует не только внимательного подхода к процессу, но и тщательной документации всех выполненных работ. Это необходимо для обеспечения надежности и безопасности эксплуатации автомобиля, а также для соблюдения требований законодательства и внутренних регламентов предприятия.

Первым шагом в процессе документирования является составление плана технического обслуживания, который должен включать в себя все необходимые операции, сроки их выполнения и ответственных исполнителей. Такой план помогает организовать работу и избежать пропусков в обслуживании.

После завершения каждого этапа обслуживания необходимо фиксировать результаты проведенных работ. Для этого рекомендуется использовать специальные журналы учета, где записываются:

дата выполнения работ;
наименование выполненных операций;
используемые запчасти и материалы;
имя и подпись ответственного механика;
замечания и рекомендации по дальнейшей эксплуатации.

Кроме того, важно сохранять все документы, связанные с заменой деталей и проведением ремонтов. Это могут быть накладные на приобретение запчастей, акты выполненных работ и другие документы, которые могут понадобиться в будущем для анализа состояния автомобиля или при возникновении спорных ситуаций.

Регистрация выполненных работ также включает в себя ведение электронных баз данных, где можно хранить информацию о каждом автомобиле, его техническом состоянии и истории обслуживания. Это позволяет быстро получать доступ к необходимой информации и упрощает процесс планирования будущих работ.

Не менее важным аспектом является регулярный анализ собранной документации. Это помогает выявить тенденции в износе деталей, частоту поломок и необходимость в замене определенных узлов. На основе этих данных можно оптимизировать график технического обслуживания и улучшить общую эффективность эксплуатации автомобиля.

Таким образом, тщательная документация и регистрация выполненных работ по техническому обслуживанию ступицы КАМАЗ 53501 являются важными элементами, способствующими повышению надежности и безопасности транспортного средства, а также обеспечивающими соблюдение всех необходимых норм и стандартов.
