В данной статье мы подробно рассмотрим трубку компрессора Cummins, используемую в двигателях Камаз, а также основные аспекты её диагностики и замены. Трубка компрессора играет ключевую роль в системе подачи воздуха, и её неисправности могут привести к снижению эффективности работы двигателя и увеличению расхода топлива. Мы предоставим полезную информацию о возможных неисправностях, методах их диагностики, а также артикулы и таблицу моментов затяжки, что поможет вам правильно выполнить замену и обеспечить надежную работу вашего автомобиля.

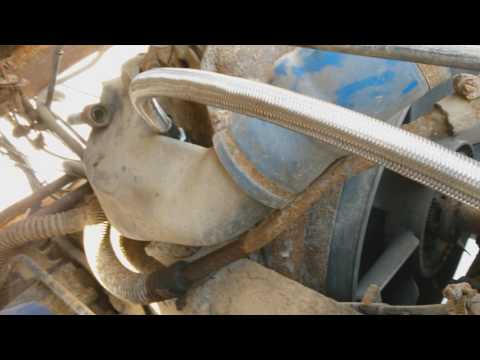

Конструкция и назначение воздушного тракта Cummins ISBe
Система подачи сжатого воздуха на моторах Cummins ISBe (4-й и 6-й цилиндр), устанавливаемых на грузовики КамАЗ, представляет собой сложный контур с высоким давлением.
Ключевым компонентом, испытывающим значительные термические и вибрационные нагрузки, является подающая трубка компрессора. Она транспортирует горячий воздух от головки блока цилиндров к воздушному компрессору.
Этот узел изготовлен из стальной трубки с фланцевыми соединениями, способными выдерживать высокие температуры, поскольку температура выхлопных газов и сжатого воздуха в данной области достигает критических значений.
На практике изгибы трубки и места соединения фланцев становятся зонами концентрации напряжений, где чаще всего возникают микротрещины, вызванные усталостью металла.
⚠️ Важно: Использование двигателя с поврежденной трубкой компрессора может привести к попаданию масла в выпускную систему и выходу из строя турбокомпрессора.
Материалы и особенности соединений
Для производства трубок используется жаростойкая сталь, способная выдерживать температуры до 600 градусов Цельсия без потери прочности.
Крепление осуществляется с помощью специальных прокладок на основе графита или асбеста. Они требуют точного момента затяжки для надежной герметичности.
При замене оригинальных компонентов Cummins важно обращать внимание на качество штамповки фланцев, так как неоригинальные аналоги часто бывают деформированы.
Вибрация двигателя Камаз передается на жесткий трубопровод, поэтому состояние опорных кронштейнов критично для долговечности этого узла.
| Параметр | Описание | Рекомендации по замене |
|---|---|---|
| Диагностика | Проверка на наличие утечек и повреждений | Используйте мыльный раствор для выявления утечек |
| Состояние трубки | Износ, трещины, коррозия | Заменить при обнаружении повреждений |
| Частота замены | Рекомендуется каждые 100 000 км пробега | Проверять состояние при каждом ТО |
Интересные факты
Вот несколько интересных фактов о трубке компрессора Cummins на Камазе, связанных с диагностикой и заменой:
Роль трубки компрессора: Трубка компрессора играет ключевую роль в системе наддува двигателя. Она отвечает за подачу сжатого воздуха от компрессора к интеркулеру и далее в цилиндры. Неправильная работа или повреждение трубки может привести к снижению мощности двигателя и увеличению расхода топлива.
Диагностика утечек: Для диагностики состояния трубки компрессора часто используется метод визуального осмотра и проверка на наличие утечек сжатого воздуха. Специальные жидкости для выявления утечек или ультразвуковые детекторы могут помочь обнаружить даже небольшие повреждения, которые могут негативно сказаться на производительности двигателя.
Замена трубки: При замене трубки компрессора важно использовать оригинальные запчасти или качественные аналоги, так как это гарантирует соответствие размеров и характеристик. Неправильная установка или использование некачественных материалов может привести к повторным проблемам и необходимости частой замены.
Типичные неисправности и диагностика утечек
Неисправность трубки компрессора можно выявить по характерным симптомам, которые проявляются сразу после запуска двигателя или при его нагрузке.
Одной из распространенных проблем является разрыв фланца или коррозионная трещина на поверхности трубки.
Автомобилисты отмечают, что стрелка манометра в пневматической системе не поднимается выше 4-5 атмосфер, а компрессор работает в непрерывном режиме, не переходя в холостой ход.
Визуальный осмотр и поиск свищей
Первичный этап диагностики начинается с визуального осмотра области вокруг головки блока цилиндров и компрессора.
Во время работы двигателя можно услышать характерный свист, возникающий из-за вырывающегося воздуха. Этот звук становится более выраженным при увеличении оборотов.
Если дефекты не заметны, рекомендуется воспользоваться мыльным раствором. Нанесите его на подозрительные участки трубок и соединений.
Появление пузырьков укажет на место утечки, даже если трещина очень маленькая и скрыта под слоем нагара.
Также важно проверить состояние прокладок под фланцами. Их прогорание может создавать иллюзию повреждения самой трубки.
Часто трубка остается целой, но контакт нарушается из-за ослабления болтов крепления под воздействием вибрации.
Влияние на работу двигателя
Разгерметизация соединения между компрессором и турбиной приводит к подсосу воздуха, что негативно сказывается на образовании смеси.
Двигатель Cummins может начать работать нестабильно, из выхлопной трубы появляется черный дым, а тяга снижается.
Если компрессор будет работать на пределе своих возможностей длительное время, это может привести к его заклиниванию и обрыву ремня, который приводит в действие навесные агрегаты.
Поэтому оперативное выявление утечки помогает избежать затратного ремонта связанных узлов силового агрегата.
Технология замены трубки компрессора
Замена требует специализированного инструмента и строгого соблюдения последовательности действий для обеспечения безопасности.
Перед началом работы важно полностью удалить воздух из пневматической системы автомобиля, открыв клапаны для слива конденсата.
Двигатель должен быть холодным, так как работа с выпускным коллектором в горячем состоянии может привести к травмам.
Демонтаж старого узла
Сначала открутите болты, фиксирующие трубку к фланцу головки блока цилиндров и к фланцу компрессора.
Болты могут прилипать из-за высоких температур, поэтому перед началом работы обработайте резьбовые соединения проникающей смазкой.
При откручивании избегайте резких движений, чтобы не повредить резьбу в алюминиевой головке блока Cummins.
После освобождения крепежа аккуратно извлеките трубку. В некоторых случаях может потребоваться немного повернуть её вокруг оси для выхода из посадочных мест.
Особое внимание уделите состоянию ответных плоскостей на компрессоре и головке блока.
Удалите остатки старой прокладки с помощью скребка или щетки до достижения металлического блеска.
Чтобы предотвратить попадание грязи или окалины в цилиндры двигателя во время чистки, временно закройте отверстия ветошью.
Установка новой детали
Новая трубка устанавливается с новыми прокладками; использование старых уплотнителей строго запрещено.
Болты крепления следует затягивать по диагонали для равномерного прилегания фланцев и предотвращения перекосов.
Важно соблюдать момент затяжки, указанный в технической документации, чтобы не повредить фланцы.
После завершения сборки необходимо провести визуальный контроль правильности установки всех компонентов.
Затем запускается двигатель, и выполняется повторная проверка на наличие утечек воздуха и выхлопных газов.
Давление в системе должно достигать отсечки регулятора (примерно 10-12 атмосфер) за 5-7 минут.
Технические характеристики и совместимость
При выборе запчастей важно учитывать модификацию двигателя и модель автомобиля, так как конфигурация трубопроводов может различаться.
Оригинальные детали Cummins имеют специальную маркировку на фланце или бирке, что облегчает их идентификацию.
Запчасти от сторонних производителей могут отличаться по толщине стенок металла и качеству прокладок в комплекте.
Таблица совместимости и артикулы
В этом разделе представлены ключевые артикулы для популярных модификаций двигателей, устанавливаемых на технику марки Камаз.
| Модель двигателя | Оригинальный артикул | Примечание |
|---|---|---|
| Cummins ISBe 4 (Евро-3) | 4941384 / 3922314 | Трубка, соединяющая турбину и компрессор |
| Cummins ISBe 6 (Евро-4) | 5264683 | Усиленная версия с изменённым углом изгиба |
| Камаз-5490 (Neo) | 5305170 | Комплект с прокладками |
При заказе запчастей через каталоги рекомендуется уточнять номер детали, используя VIN-код вашего автомобиля.
В некоторых случаях возможно применение трубок от других моделей, но это требует предварительной примерки на месте.
Моменты затяжки резьбовых соединений
Соблюдение правильных моментов затяжки обеспечивает надежную герметичность и предотвращает разрушения от вибраций.
Для крепления трубки к головке блока требуется момент затяжки в пределах 20-25 Нм, в зависимости от диаметра резьбы.
Болты, фиксирующие компрессор к корпусу, могут потребовать усилия до 40 Нм.
Обязательно используйте динамометрический ключ при выполнении этих работ.
После первой обкатки (100-200 км) рекомендуется повторно проверить затяжку болтов, так как новые прокладки могут немного усаживаться.
В таблице ниже представлены сравнительные характеристики оригинальных и аналогичных трубок.
| Параметр | Оригинал Cummins | Аналог (Китай/РФ) |
|---|---|---|
| Ресурс службы | Высокий (более 500 тыс. км) | Средний (100-200 тыс. км) |
| Точность фланцев | Идеальная форма | Возможны отклонения |
| Комплектация | Прокладки включены | Часто без прокладок |
Типичные ошибки при ремонте
При самостоятельном ремонте или недостаточно квалифицированном обслуживании часто возникают ошибки, которые могут свести на нет все усилия по восстановлению.
Предлагаем вашему вниманию перечень распространенных ошибок и рекомендации по их предотвращению.
- Применение герметика вместо прокладки — высокотемпературный герметик не заменяет установку металлической или графитовой прокладки, так как он сгорает при взаимодействии с выхлопными газами, что приводит к повторным утечкам.
- Замена прокладки только с одной стороны — если была снята трубка, необходимо заменить оба уплотнительных кольца (на головке и на компрессоре), так как старая прокладка потеряла форму и не обеспечит герметичность.
- Игнорирование состояния крепежных элементов — повторное использование старых болтов с вытянутой или поврежденной резьбой может ослабить соединение из-за температурных изменений.
- Неправильная последовательность затяжки — затягивание болтов по кругу, а не крест-накрест, может вызвать перекос фланца, создавая зазор для утечки газов даже при полной затяжке.
Также часто забывают проверить компрессор на наличие люфтов вала.
Если компрессор изношен, вибрация передается на новую трубку, и она может треснуть в короткие сроки.
Поэтому диагностика должна быть комплексной и не ограничиваться заменой поврежденного элемента.
Обеспечение долговечности пневмосистемы
Долговечность и надежность трубки компрессора зависят не только от качества детали, но и от состояния двигателя.
Регулярное обслуживание воздушного фильтра предотвращает попадание абразивной пыли в компрессор, что снижает уровень его вибрации.
Своевременная замена масла в двигателе также важна, так как компрессор Cummins получает смазку из общей системы двигателя.
Загрязненное масло или продукты износа могут привести к заклиниванию поршневой группы компрессора, что значительно увеличивает нагрузку на привод и соединительные элементы.
Водителям рекомендуется при каждом техническом обслуживании проводить визуальный осмотр системы выпуска на наличие нагара и копоти.
Появление черных подтеков на фланцах трубки — первый признак возможной разгерметизации, который нельзя игнорировать.
Соблюдение температурного режима работы двигателя помогает избежать резких перепадов температур, представляющих серьезную угрозу для металла выхлопной системы.
Не стоит сразу глушить горячий двигатель после интенсивной работы; дайте ему поработать на холостых оборотах в течение 2-3 минут.
Это позволит температуре турбины и выпускного коллектора снизиться постепенно, избегая термических шоков для металла.
В заключение, важно отметить, что трубка компрессора — это не просто металлический элемент, а ключевой компонент безопасности.
Ее исправное состояние обеспечивает работу тормозов и вспомогательных систем, от которых зависит жизнь водителя и других участников дорожного движения.
Использование качественных запчастей и соблюдение технологий ремонта помогут надолго забыть о проблемах с пневматикой.
Рекомендации по выбору запчастей
При выборе запчастей для трубки компрессора Cummins на Камаз, необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы двигателя. Правильный выбор запчастей не только влияет на производительность автомобиля, но и может предотвратить возможные поломки в будущем.
1. Оригинальные запчасти vs. аналоги
Первым шагом в выборе трубки компрессора является решение о покупке оригинальной запчасти или аналога. Оригинальные запчасти, как правило, имеют более высокое качество и соответствуют строгим стандартам производителя. Они обеспечивают идеальную совместимость с другими компонентами системы и гарантируют надежную работу. Однако их стоимость может быть значительно выше, чем у аналогов.
Аналоги могут предложить более доступные цены, но важно тщательно проверять их качество и репутацию производителя. Рекомендуется выбирать запчасти от известных брендов, которые зарекомендовали себя на рынке.
2. Проверка совместимости
Перед покупкой трубки компрессора необходимо убедиться в ее совместимости с конкретной моделью Камаза. Для этого стоит обратиться к технической документации автомобиля или консультироваться с продавцом. Неправильный выбор может привести к проблемам с установкой и функционированием системы.
3. Материалы и качество изготовления
Трубка компрессора должна быть изготовлена из высококачественных материалов, способных выдерживать высокие температуры и давления. Обратите внимание на наличие защитных покрытий, которые предотвращают коррозию и износ. Также стоит проверить, есть ли у запчасти сертификаты качества и соответствия стандартам.
4. Отзывы и рекомендации
Перед покупкой полезно ознакомиться с отзывами других пользователей о конкретной запчасти. Это поможет получить представление о ее надежности и долговечности. Рекомендуется также проконсультироваться с механиками или специалистами, которые имеют опыт работы с компрессорами Cummins и могут дать советы по выбору.
5. Гарантия и условия возврата
При покупке запчастей важно уточнить условия гарантии и возможность возврата. Надежные продавцы предлагают гарантию на свои товары, что является дополнительным подтверждением их качества. В случае, если запчасть не подошла или оказалась бракованной, возможность возврата поможет избежать дополнительных затрат.
Следуя этим рекомендациям, вы сможете выбрать качественную трубку компрессора Cummins для вашего Камаза, что обеспечит надежную и долгосрочную работу двигателя. Не забывайте, что правильный выбор запчастей — это залог успешной эксплуатации вашего автомобиля.
Оригинальные vs. неоригинальные детали
При выборе трубки компрессора для автомобилей КамАЗ, важно учитывать различия между оригинальными и неоригинальными деталями. Оригинальные детали производятся непосредственно заводом-изготовителем и соответствуют всем стандартам качества, установленным для конкретной модели. Они проходят строгий контроль на всех этапах производства и тестирования, что гарантирует их надежность и долговечность.
Оригинальные трубки компрессора Cummins имеют точные размеры и характеристики, что обеспечивает идеальную совместимость с другими компонентами системы. Это особенно важно для поддержания оптимальной работы двигателя и предотвращения возможных утечек воздуха или масла, которые могут возникнуть при использовании неоригинальных деталей.
С другой стороны, неоригинальные детали могут предлагать более низкую цену, что делает их привлекательными для многих владельцев автомобилей. Однако, стоит учитывать, что такие детали часто производятся с использованием менее качественных материалов и могут не соответствовать строгим стандартам, установленным для оригинальных компонентов. Это может привести к быстрому износу, снижению производительности и даже поломке системы в целом.
Кроме того, неоригинальные трубки компрессора могут иметь отклонения в размерах или форме, что затрудняет их установку и может вызвать дополнительные проблемы в работе двигателя. В некоторых случаях использование неоригинальных деталей может привести к аннулированию гарантии на автомобиль, что является серьезным риском для владельцев.
При выборе между оригинальными и неоригинальными трубками компрессора, важно учитывать не только цену, но и потенциальные риски, связанные с качеством и надежностью. Рекомендуется отдавать предпочтение оригинальным деталям, особенно если речь идет о критически важных компонентах, таких как трубки компрессора, которые играют ключевую роль в работе двигателя и его производительности.
Обслуживание и профилактика системы
Обслуживание и профилактика системы трубки компрессора Cummins на автомобилях КамАЗ являются важными аспектами, которые напрямую влияют на эффективность работы двигателя и его долговечность. Правильное внимание к этой детали может предотвратить серьезные поломки и снизить затраты на ремонт.
Первым шагом в обслуживании трубки компрессора является регулярная визуальная проверка на наличие повреждений, трещин или коррозии. Это особенно важно, так как трубка подвергается воздействию высоких температур и давления, что может привести к ее износу. Рекомендуется проводить такие проверки не реже одного раза в месяц, а также перед длительными поездками.
Кроме визуального осмотра, необходимо следить за состоянием соединений трубки с компрессором и другими компонентами системы. Убедитесь, что все крепления надежно затянуты, а уплотнители не имеют признаков износа. Если обнаружены утечки воздуха, это может свидетельствовать о необходимости замены уплотнителей или самой трубки.
Также стоит обратить внимание на состояние фильтров и других элементов системы впуска. Загрязненные фильтры могут привести к повышенному давлению в системе, что негативно скажется на работе компрессора и трубки. Регулярная замена фильтров и их очистка помогут поддерживать оптимальные условия работы.
Важным аспектом профилактики является использование качественного топлива и масел, соответствующих рекомендациям производителя. Некачественные жидкости могут привести к образованию отложений и коррозии, что негативно скажется на сроке службы трубки компрессора.
При проведении технического обслуживания рекомендуется использовать оригинальные запчасти и компоненты, так как они обеспечивают наилучшее соответствие и надежность. Замена трубки компрессора должна проводиться только в специализированных сервисах, где есть необходимое оборудование и опытные специалисты.
В случае выявления неисправностей или подозрений на проблемы с трубкой компрессора, не стоит откладывать диагностику. Своевременное обращение к специалистам поможет избежать серьезных поломок и обеспечит надежную работу вашего автомобиля в дальнейшем.
Регулярные проверки и замена фильтров
Регулярные проверки и замена фильтров являются важными аспектами обслуживания трубки компрессора Cummins на автомобилях КамАЗ. Эти процедуры помогают поддерживать оптимальную работу компрессора и предотвращают возможные неисправности, которые могут привести к серьезным поломкам и дорогостоящему ремонту.
Фильтры в системе компрессора выполняют несколько ключевых функций. Во-первых, они очищают воздух, поступающий в компрессор, от пыли, грязи и других загрязняющих веществ. Во-вторых, фильтры помогают предотвратить попадание влаги в систему, что может вызвать коррозию и другие повреждения. Поэтому регулярная проверка состояния фильтров и их замена при необходимости являются критически важными для поддержания надежности и эффективности работы компрессора.
Рекомендуется проводить визуальный осмотр фильтров не реже одного раза в месяц. При этом следует обращать внимание на наличие загрязнений, повреждений или признаков износа. Если фильтры выглядят грязными или забитыми, их необходимо заменить. Важно использовать только оригинальные или качественные заменители, так как некачественные фильтры могут не обеспечивать должной защиты и могут привести к снижению производительности компрессора.
Замена фильтров должна проводиться в соответствии с рекомендациями производителя. Обычно это делается каждые 10 000 - 15 000 километров пробега, но точные интервалы могут варьироваться в зависимости от условий эксплуатации автомобиля. Например, в условиях повышенной запыленности или при частых поездках по бездорожью может потребоваться более частая замена фильтров.
Процесс замены фильтров достаточно прост и может быть выполнен самостоятельно. Для этого потребуется набор инструментов, включая ключи и отвертки. Сначала необходимо отключить компрессор от питания и удалить старый фильтр, аккуратно откручивая его. Затем устанавливается новый фильтр, который следует предварительно смазать небольшим количеством масла для обеспечения лучшего уплотнения. После установки фильтра компрессор можно снова подключить и проверить его работу.
Не забывайте также о необходимости проверки других компонентов системы компрессора, таких как трубки и соединения, на наличие утечек и повреждений. Это поможет избежать дополнительных проблем и обеспечит долгий срок службы компрессора Cummins на вашем КамАЗе.
Советы по эксплуатации компрессора
Эксплуатация компрессора Cummins на автомобилях КамАЗ требует внимательного отношения и соблюдения ряда рекомендаций, чтобы обеспечить его долговечность и надежность. Ниже представлены основные советы, которые помогут в правильной эксплуатации данного оборудования.
1. Регулярная проверка состояния трубки компрессора: Трубка компрессора является важным элементом системы, обеспечивающим подачу воздуха. Регулярно проверяйте ее на наличие трещин, износа и коррозии. Обратите внимание на соединения и крепления, так как они могут ослабевать со временем.
2. Поддержание чистоты: Важно следить за чистотой трубки и окружающих ее элементов. Загрязнения могут привести к снижению эффективности работы компрессора и его перегреву. Регулярно очищайте трубку от пыли и грязи, особенно в условиях повышенной запыленности.
3. Проверка герметичности: Убедитесь, что трубка компрессора герметична. Наличие утечек воздуха может негативно сказаться на производительности компрессора. Для проверки герметичности можно использовать мыльный раствор: при наличии утечек на поверхности появятся пузырьки.
4. Соблюдение температурного режима: Компрессор должен работать в пределах допустимых температур. Избегайте перегрева, который может привести к повреждению трубки и других компонентов. Следите за температурой двигателя и компрессора, особенно в жаркую погоду или при интенсивной эксплуатации.
5. Использование качественных запчастей: При замене трубки компрессора используйте только оригинальные или сертифицированные запчасти. Это обеспечит надежность и долговечность работы системы. Не стоит экономить на качестве, так как это может привести к более серьезным поломкам.
6. Периодическое техническое обслуживание: Регулярное техническое обслуживание компрессора и его компонентов поможет выявить проблемы на ранних стадиях. Следуйте рекомендациям производителя по интервалам обслуживания и проводите диагностику системы.
7. Обучение персонала: Если вы работаете с несколькими водителями или механиками, важно обучить их правильной эксплуатации компрессора. Знание основных принципов работы и ухода за оборудованием поможет избежать многих проблем и продлить срок службы компрессора.
Следуя этим рекомендациям, вы сможете значительно повысить эффективность работы компрессора Cummins на вашем КамАЗе и избежать дорогостоящих ремонтов в будущем.
Оптимальные режимы работы и нагрузки
Оптимальные режимы работы и нагрузки для трубки компрессора Cummins на автомобилях Камаз играют ключевую роль в обеспечении надежности и долговечности системы наддува. Правильная эксплуатация компрессора позволяет избежать преждевременного износа и поломок, что в свою очередь снижает затраты на обслуживание и ремонт.
Трубка компрессора отвечает за подачу сжатого воздуха в систему наддува двигателя. Важно, чтобы она работала в оптимальных режимах, что подразумевает соблюдение определенных параметров, таких как температура, давление и скорость потока воздуха. Эти параметры зависят от режима работы двигателя и условий эксплуатации автомобиля.
При нормальных условиях эксплуатации, компрессор должен работать в диапазоне от 1,5 до 2,5 бар давления. При этом температура сжатого воздуха не должна превышать 100 градусов Цельсия. Превышение этих значений может привести к перегреву и повреждению трубки, а также других компонентов системы наддува.
Нагрузки на компрессор также варьируются в зависимости от условий эксплуатации. Например, при движении по горным дорогам или в условиях тяжелого бездорожья, компрессор может испытывать повышенные нагрузки. В таких случаях важно следить за состоянием трубки и других элементов системы, чтобы избежать их повреждения.
Для обеспечения оптимальных режимов работы рекомендуется регулярно проводить диагностику системы наддува. Это включает в себя проверку состояния трубки компрессора, а также других компонентов, таких как интеркулер, турбина и фильтры. Важно обращать внимание на наличие трещин, коррозии и других повреждений, которые могут негативно сказаться на работе компрессора.
Кроме того, следует учитывать, что неправильная настройка системы управления двигателем может привести к неправильной работе компрессора. Поэтому важно проводить регулярные проверки и калибровку системы управления, чтобы обеспечить ее корректную работу в различных режимах.
В заключение, соблюдение оптимальных режимов работы и нагрузок для трубки компрессора Cummins на автомобилях Камаз является залогом надежной и долговечной работы системы наддува. Регулярная диагностика и внимание к состоянию компонентов системы помогут избежать серьезных поломок и снизить затраты на обслуживание.
