В данной статье мы подробно рассмотрим расположение стартера на грузовиках КАМАЗ, предоставив схемы и инструкции, которые помогут вам быстро и эффективно найти этот важный элемент. Правильное понимание местоположения стартера и процесса его замены существенно упростит ремонтные работы, снизит риск повреждений и поможет избежать типичных ошибок, с которыми сталкиваются многие водители и механики. Эта информация будет полезна как для профессионалов, так и для автолюбителей, стремящихся самостоятельно справиться с задачами по обслуживанию своего грузовика.
Конструктивные особенности расположения на разных моделях
Расположение стартера двигателя зависит от конфигурации силового агрегата на шасси автомобиля. В большинстве грузовиков КАМАЗ с моторами серии КАМАЗ-740 стартер находится с левой стороны блока цилиндров, если смотреть по направлению движения. Это решение связано с конструкцией маховика и картера сцепления, что обеспечивает оптимальный крутящий момент при запуске. Однако доступ к этому узлу может варьироваться в зависимости от комплектации и года выпуска автомобиля.
На классических моделях с кабиной над двигателем, таких как КАМАЗ-5320 или ранние версии КАМАЗ-5511, доступ к левой стороне мотора часто затруднен из-за топливных баков или элементов рамы. В таких случаях для качественного ремонта может потребоваться частичный демонтаж топливных магистралей или снятие защитных экранов. Это означает, что простая замена щеток или втягивающего реле может стать сложной задачей, требующей смотровой ямы или подъемника.
Специфика установки на двигателях КАМАЗ-740
Двигатели серии 740, наиболее распространенные для этой марки грузовиков, имеют стандартное крепление для пускового устройства. Стартер установлен на специальном фланце маховика, который крепится к блоку цилиндров. Обычно крепление осуществляется с помощью двух или трех прочных болтов, что обеспечивает надежную фиксацию этого тяжелого механизма. На многих версиях стартер располагается горизонтально, что упрощает его снятие снизу, но затрудняет доступ сверху из-за нависающей кабины или платформы.
Электрические соединения подводятся к узлу со стороны, обращенной к лонжерону рамы, что требует внимательности при работе, чтобы избежать короткого замыкания. Провода большого сечения, идущие от аккумуляторов, подключаются непосредственно к силовому контакту на корпусе втягивающего реле. На более современных моделях, таких как КАМАЗ-5490 или КАМАЗ-6520 с двигателями стандартов Евро-4 и Евро-5, компоновка подкапотного пространства стала более плотной, и доступ к левой стороне двигателя может быть затруднен из-за расположенных там воздушных фильтров или интеркулеров.
Интересные факты
Вот несколько интересных фактов о расположении стартера на грузовиках КАМАЗ:
Удобство доступа: На большинстве моделей КАМАЗ стартер расположен в нижней части двигателя, что обеспечивает удобный доступ для замены и ремонта. Это особенно важно для грузовиков, которые часто эксплуатируются в сложных условиях, где техническое обслуживание должно проводиться быстро и эффективно.
Схемы подключения: В руководствах по эксплуатации КАМАЗ можно найти детализированные схемы подключения стартера, которые помогают механикам правильно устанавливать и настраивать электрические соединения. Это снижает риск ошибок при ремонте и повышает надежность работы стартера.
Совместимость с различными моделями: На грузовиках КАМАЗ используются стартеры, которые могут быть совместимы с несколькими моделями, что упрощает процесс замены и ремонта. Это позволяет владельцам грузовиков экономить время и деньги, так как не требуется искать специфические детали для каждой модели.
Отличия на моделях с двигателями Cummins
Ситуация меняется, если на грузовике установлен дизельный двигатель от компании Cummins, часто используемый в современных тягачах и самосвалах. В этом случае расположение стартера может измениться: он может находиться с правой стороны двигателя или иметь другой угол наклона относительно оси коленчатого вала. Это связано с особенностями конструкции блока цилиндров и размещения маховика. Механикам, знакомым с традиционной схемой КАМАЗ-740, стоит быть внимательными при первом взаимодействии с такой компоновкой, чтобы не искать стартер в привычном, но неверном месте.
На моторах Cummins ISBe, которые активно применяются в технике КАМАЗ последних десяти лет, стартер часто располагается ниже центра тяжести двигателя. Это улучшает балансировку, но делает его более подверженным воздействию дорожных реагентов и грязи. Доступ к стартеру обычно осуществляется снизу, через технологические отверстия в раме или после демонтажа защитного поддона. Электрическая часть также имеет свои особенности, включая использование разъемных соединений вместо традиционных гаек на некоторых моделях.
⚠️ Важно: Перед началом любых работ по поиску или демонтажу стартера обязательно отключите массу от аккумуляторных батарей. Случайное замыкание силовых проводов на кузов может привести к возгоранию проводки или взрыву аккумулятора.
Для удобного сравнения компоновки различных двигателей можно обратиться к следующей таблице, которая систематизирует информацию о расположении узла:
| Тип двигателя | Сторона расположения | Доступность |
|---|---|---|
| КАМАЗ-740 (Классика) | Левая сторона (по ходу) | Затруднен (топливные баки) |
| Cummins ISBe | Правая/Нижняя часть | Средний (требуется яма) |
| ЯМЗ-238 (на спецтехнике) | Левая сторона | Открытый |
Визуальная идентификация и подготовка к работе

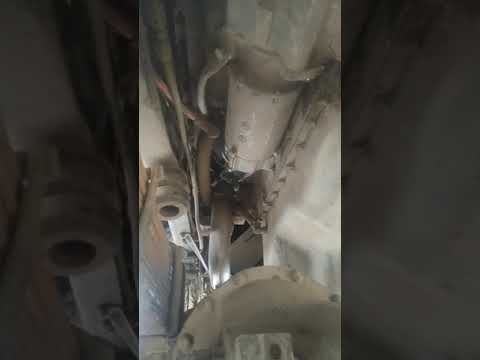

Перед началом демонтажа важно тщательно идентифицировать стартер в моторном отсеке. Он имеет цилиндрическую металлическую форму, обычно черного или серого цвета, и выделяется характерным выступом — бендиксом, который взаимодействует с маховиком. На корпусе стартера всегда находится втягивающее реле — меньший цилиндр, прикрепленный сбоку. Этот элемент часто выходит из строя первым, издавая щелчки при попытке запустить двигатель.
Если вы работаете в условиях недостаточной видимости или под дождем, рекомендуется использовать дополнительный источник света для осмотра нижней части двигателя. Стартер может быть покрыт толстым слоем грязи и масла, что затрудняет его идентификацию среди других компонентов. В таких случаях целесообразно предварительно очистить область поиска с помощью ветоши, чтобы четко увидеть контуры детали и подходящие к ней провода. Это также поможет избежать попадания абразивных частиц внутрь механизма во время демонтажа.
Определение модели по внешним признакам
Существует несколько основных типов стартеров, используемых в технике КАМАЗ, и их визуальные отличия упрощают выбор запчастей. Наиболее популярны редукторные стартеры, которые отличаются компактными размерами и наличием планетарного редуктора внутри корпуса. Обычно они легче и имеют меньший диаметр по сравнению с традиционными инерционными стартерами прямого действия. На корпусе редукторного стартера часто можно увидеть пластиковую заглушку или отдельный блок, в котором размещен редукторный узел.
Традиционные стартеры прямого действия имеют более вытянутую форму и массивный бендикс. Они считаются более надежными в условиях низких температур, но обладают большими размерами и весом. При осмотре стоит обратить внимание на количество крепежных болтов: старые модели могут крепиться на трех болтах, в то время как новые унифицированные версии чаще используют двухболтовое крепление. Также важным признаком является тип электрического разъема: на современных моделях применяется пластиковый разъем с фиксатором, тогда как на старых — гайки под ключ.
Необходимый инструмент и меры безопасности
Для успешной замены или ремонта стартера вам понадобится стандартный набор слесарного инструмента. В первую очередь, нужны накидные или торцевые ключи размером 13, 17 и 19 мм, так как эти размеры чаще всего используются для крепежных болтов и гаек силовых контактов. Также потребуется отвертка для снятия защитных колпачков и длинный вороток, если болты крепления сильно заржавели или были затянуты с большим усилием. Не забудьте про проникающую смазку, такую как WD-40, для обработки резьбовых соединений перед откручиванием.
Безопасность при работе с пусковой системой является приоритетом, так как токи, проходящие через стартер, могут достигать сотен ампер. Любое неосторожное движение металлическим инструментом может привести к искрению и оплавлению контактов. Перед началом работ обязательно отключите клемму «массы» от аккумуляторной батареи. Если на автомобиле установлены два аккумулятора, как в КАМАЗах, необходимо отключить обе батареи, так как они соединены последовательно и общее напряжение составляет 24 вольта.
Работы лучше всего проводить на смотровой яме или эстакаде, так как стартер находится в нижней части двигателя. Использование домкратов и подставок допускается только при соблюдении всех мер предосторожности для обеспечения устойчивости автомобиля. При работе под машиной обязательно надевайте защитные очки, чтобы избежать попадания грязи или искр в глаза. Если замена производится зимой, металл становится более хрупким, и риск сколов или поломки крепежа увеличивается, поэтому все действия должны быть плавными и осторожными.
⚠️ Внимание: При откручивании силовых проводов от втягивающего реле будьте предельно осторожны: даже после снятия клемм с аккумуляторов в конденсаторах электроники или во втором аккумуляторе может оставаться остаточный заряд. Не касайтесь одновременно кузова и плюсового контакта.
Технология демонтажа и замены стартера
Снятие стартера с грузовика КАМАЗ требует внимательности на каждом этапе, чтобы избежать повреждений проводки и соседних узлов. Начните с обеспечения доступа: если на пути стоит защита двигателя, ее нужно снять. Затем отключите все электрические соединения. Сначала отсоедините провод управления втягивающим реле (тонкий провод), затем открутите гайку основного силового провода (толстый провод), идущего от аккумуляторов. Важно не потерять медные шайбы, обеспечивающие надежный контакт, и следить, чтобы гайка не упала в труднодоступное место.
После отключения электрических соединений переходите к механическому демонтажу. С помощью ключа нужного размера (обычно 17 или 19 мм) открутите болты, крепящие стартер к картеру маховика. На старых моделях болты могут быть сильно загрязнены или прикипеть, поэтому их рекомендуется предварительно обработать проникающей смазкой и дать ей время для действия. При откручивании одного из болтов придерживайте корпус стартера второй рукой или подперите его, так как после снятия последнего крепежа он может упасть под собственным весом, что приведет к повреждению фланца или маховика.
Пошаговый алгоритм снятия узла
Для упорядочивания процесса демонтажа рекомендуется следовать четкому алгоритму, который минимизирует вероятность ошибок. Сначала обеспечьте свободный доступ к рабочей зоне, затем отключите бортовую сеть. После этого отсоедините провода и только потом приступайте к откручиванию крепежных элементов. Такой последовательный подход поможет избежать удара током и предотвратить падение тяжелой детали в неподходящий момент.
Когда крепежные болты будут выкручены, аккуратно извлеките стартер из посадочного места. Если он застрял, немного проверьте его вокруг оси, чтобы освободить от направляющих. Извлечение агрегата должно происходить осторожно, чтобы не повредить зубья маховика или другие компоненты. На этом этапе важно провести визуальный осмотр зубчатой передачи бендикса: если зубья повреждены или имеют сколы, потребуется не только замена стартера, но и проверка состояния венца маховика, что является более сложной задачей.
Установка нового агрегата
Установка нового или восстановленного стартера выполняется в обратном порядке снятия. Перед монтажом рекомендуется нанести тонкий слой графитной смазки на направляющие втулки и зубья бендикса. Это упростит движение и защитит от коррозии. Стартер устанавливается на место, после чего временно закручиваются крепежные болты. Их следует затягивать равномерно, по диагонали, чтобы обеспечить надежное прилегание фланца к картеру. Неправильная установка может привести к заклиниванию бендикса или повреждению шестерни при первом запуске.
Затем подключаются электрические провода. Силовой провод затягивается с достаточным усилием для надежного контакта, но без риска повреждения резьбы. Тонкий провод управления вставляется в разъем или прикручивается к контакту. После завершения всех соединений можно подключить аккумулятор и провести пробный запуск двигателя. Если стартер работает стабильно, без посторонних звуков и скрежета, установка считается успешной.
Сравнение методов демонтажа представлено в таблице ниже:
| Метод | Преимущества | Недостатки |
|---|---|---|
| Снизу (на яме) | Прямой доступ, удобно крутить | Требуется оборудованное место |
| Сверху (через кабину) | Возможно в поле | Сложная геометрия, мало места |
Типичные ошибки и меры профилактики
При замене стартера на грузовиках КАМАЗ даже опытные специалисты могут столкнуться с ошибками, которые приводят к повторным поломкам или неисправностям смежных систем. Одной из распространенных проблем является недостаточная очистка контактных площадок. Окисление в месте соединения силового провода и клеммы стартера может вызвать падение напряжения, что приведет к невозможности обеспечить необходимую мощность для вращения коленвала. Поэтому перед сборкой каждый контакт необходимо зачищать до металлического блеска.
Еще одной распространенной ошибкой является игнорирование состояния венца маховика. Установка нового стартера на изношенный венец может быстро вывести из строя бендикс. Зубья новой шестерни могут проскальзывать или ударяться о поврежденные участки венца, создавая характерный металлический звук. Перед установкой нового стартера всегда проверяйте состояние зубьев маховика через технологическое отверстие или при снятом стартере.
- Недостаточная затяжка крепежных болтов может привести к перекосу стартера, вибрациям во время работы и, в конечном итоге, к разрушению корпуса или срезанию резьбы. Рекомендуется использовать динамометрический ключ или контролировать усилие вручную.
- Ошибки при подключении проводов — подключение силового провода к управляющему контакту (или наоборот) может мгновенно вывести из строя обмотку втягивающего реле или вызвать короткое замыкание. Поэтому маркируйте провода перед их снятием.
- Игнорирование чистоты посадочного места — попадание грязи или металлической стружки между фланцем стартера и картером маховика нарушает соосность, что может привести к заклиниванию бендикса и быстрому износу втулок.
- Отсутствие смазки направляющих — в зимний период сухие направляющие бендикса могут примерзнуть или закоксоваться, что не позволит шестерне зацепиться с маховиком, и стартер будет работать вхолостую.
Профилактические меры могут значительно продлить срок службы пусковой системы. Регулярная очистка стартера от грязи и масла помогает предотвратить перегрев и коррозию. В осенний период рекомендуется снимать узел для профилактической чистки и смазки, даже если он работает исправно. Это особенно актуально для грузовиков, эксплуатирующихся в условиях северного климата или повышенной влажности.
Знание принципов работы и точного расположения стартера на КАМАЗе является важным навыком для любого водителя или механика, занимающегося обслуживанием этой техники. Правильный подход к диагностике, грамотный выбор инструментов и соблюдение технологии ремонта обеспечивают надежный запуск двигателя в любых условиях. Игнорирование правил безопасности и технологических нюансов может превратить незначительную неисправность в серьезную аварию.
Финальные рекомендации по обслуживанию системы запуска
Завершая обзор, отметим, что система запуска грузового автомобиля состоит из взаимосвязанных компонентов. Стартер выполняет функцию исполнителя, но его работа зависит от состояния источников питания и качества соединений. Регулярная проверка затяжки клемм аккумуляторов и очистка контактов на стартере могут существенно снизить риск неожиданных сбоев. Владельцам техники рекомендуется проводить визуальный осмотр электрооборудования при каждом плановом техническом обслуживании.
Если возникают повторяющиеся трудности с запуском, не стоит ограничиваться заменой стартера. Важно провести полную диагностику электрической цепи, включая проверку реле зажигания, состояние проводов массы и емкость аккумуляторов. Комплексный подход к обслуживанию поможет избежать ситуаций, когда новый элемент выходит из строя из-за проблем в внешней цепи.
Обзор распространенных неисправностей стартера
Стартера на грузовиках КАМАЗ, как и на любом другом транспортном средстве, могут сталкиваться с различными неисправностями, которые могут привести к проблемам с запуском двигателя. Понимание распространенных неисправностей поможет водителям и механикам быстро диагностировать и устранять проблемы, что, в свою очередь, минимизирует время простоя автомобиля.
Одной из наиболее распространенных неисправностей является неисправность электропитания. Если стартер не срабатывает, это может быть связано с разряженной аккумуляторной батареей или поврежденными проводами. Важно проверить уровень заряда аккумулятора и целостность проводов, а также соединений на предмет коррозии или ослабления.
Еще одной частой проблемой является неисправность реле стартера. Реле отвечает за подачу напряжения на стартер, и если оно выходит из строя, стартер не будет получать необходимое питание. Проверка реле может быть выполнена с помощью мультиметра, чтобы убедиться, что оно функционирует должным образом.
Также стоит обратить внимание на механические повреждения стартера. Износ щеток, повреждение якоря или обмоток могут привести к тому, что стартер не будет вращаться или будет работать с перебоями. Регулярная проверка состояния стартера и его компонентов поможет выявить эти проблемы на ранней стадии.
Не менее важной является неисправность втягивающего реле, которое отвечает за соединение якоря стартера с электродвигателем. Если втягивающее реле не срабатывает, стартер не сможет запуститься. В этом случае необходимо проверить его работоспособность и, при необходимости, заменить.
Кроме того, стоит учитывать неисправности, связанные с перегревом. Если стартер перегревается, это может быть вызвано длительной эксплуатацией или неправильной установкой. Перегрев может привести к повреждению обмоток и других компонентов, что потребует замены стартера.
Наконец, неисправности в системе зажигания также могут влиять на работу стартера. Если система зажигания не функционирует должным образом, это может привести к тому, что стартер будет пытаться запустить двигатель, но безуспешно. Важно проверять все компоненты системы зажигания, чтобы исключить эту причину.
В заключение, регулярное обслуживание и диагностика стартера на грузовиках КАМАЗ помогут избежать многих распространенных неисправностей. Знание основных проблем и их симптомов позволит быстро реагировать на возникающие ситуации и поддерживать автомобиль в исправном состоянии.
Причины выхода из строя и их диагностика
Выход стартера из строя может быть вызван различными факторами, и понимание этих причин поможет в их своевременной диагностике и устранении. Основные причины, по которым стартер может перестать функционировать, включают:
- Электрические проблемы: Неполадки в электрической системе грузовика, такие как разряженный аккумулятор, поврежденные провода или неисправные реле, могут привести к тому, что стартер не будет получать необходимое напряжение для запуска двигателя.
- Износ компонентов: Со временем механические части стартера, такие как щетки, якорь и бендикс, могут изнашиваться, что приводит к снижению эффективности работы устройства или его полной остановке.
- Перегрев: Частые запуски двигателя без достаточного времени на охлаждение могут привести к перегреву стартера, что также может вызвать его выход из строя.
- Механические повреждения: Удары, вибрации и другие механические воздействия могут повредить стартер, особенно если он установлен в уязвимом месте.
- Коррозия: Влага и химические вещества могут вызвать коррозию контактов и соединений, что приводит к плохому контакту и, как следствие, к сбоям в работе стартера.
Для диагностики проблем со стартером необходимо выполнить несколько шагов:
- Проверка аккумулятора: Убедитесь, что аккумулятор заряжен и исправен. Используйте мультиметр для измерения напряжения. Оно должно быть в пределах 12.4-12.6 В.
- Осмотр проводки: Проверьте все соединения и провода, ведущие к стартеру. Убедитесь, что нет повреждений, коррозии или ослабленных контактов.
- Тестирование стартера: Снимите стартер и протестируйте его на стенде, если это возможно. Это позволит выявить внутренние неисправности.
- Проверка реле и предохранителей: Убедитесь, что реле стартера и соответствующие предохранители исправны. Замена неисправных компонентов может решить проблему.
- Оценка механического состояния: Проверьте стартер на наличие механических повреждений, таких как трещины или износ деталей.
Своевременная диагностика и устранение проблем со стартером помогут избежать более серьезных поломок и продлить срок службы автомобиля. Регулярное техническое обслуживание и внимательное отношение к состоянию электрической системы грузовика КАМАЗ также способствуют надежной работе стартера.
Рекомендации по ремонту и восстановлению
Ремонт и восстановление стартера грузовиков КАМАЗ требуют внимательного подхода и соблюдения определенных рекомендаций, чтобы обеспечить надежную работу устройства после его восстановления. Ниже приведены основные шаги и советы, которые помогут в этом процессе.
1. Диагностика неисправностей
Перед началом ремонта необходимо провести полную диагностику стартера. Это включает в себя проверку всех его компонентов: обмоток, щеток, якоря и редуктора. Используйте мультиметр для проверки сопротивления обмоток и состояния щеток. Если обнаружены повреждения, их следует заменить.
2. Разборка стартера
Для ремонта стартера необходимо его разобрать. Сначала отсоедините аккумулятор, чтобы избежать короткого замыкания. Затем снимите стартер с двигателя, открутив крепежные болты. После этого аккуратно разберите стартер, запоминая порядок снятия деталей, чтобы облегчить сборку.
3. Очистка компонентов
После разборки все детали стартера следует тщательно очистить от грязи и масла. Используйте специальные чистящие средства и щетки. Обратите особое внимание на щетки и коллектор: они должны быть чистыми и без следов износа. При необходимости коллектор можно отшлифовать мелкозернистой наждачной бумагой.
4. Замена изношенных деталей
При ремонте стартера часто требуется замена изношенных деталей. Это могут быть щетки, подшипники, втягивающее реле и другие компоненты. При выборе запчастей отдавайте предпочтение оригинальным или качественным аналогам, чтобы избежать повторных поломок.
5. Сборка стартера
После замены всех необходимых деталей и очистки компонентов можно приступать к сборке стартера. Следуйте порядку разборки, чтобы не допустить ошибок. Убедитесь, что все детали установлены правильно и надежно закреплены. Проверьте, чтобы не осталось лишних деталей или инструментов внутри стартера.
6. Тестирование
После сборки стартера его необходимо протестировать. Подключите его к аккумулятору и проверьте работу. Убедитесь, что стартер запускается без задержек и посторонних звуков. Если возникают проблемы, возможно, потребуется повторная диагностика и корректировка.
7. Установка на автомобиль
После успешного тестирования стартер можно устанавливать обратно на грузовик. Убедитесь, что все соединения надежно закреплены, а провода не имеют повреждений. После установки проверьте работу стартера в условиях реальной эксплуатации.
Следуя этим рекомендациям, вы сможете эффективно отремонтировать и восстановить стартер грузовиков КАМАЗ, что обеспечит его долгую и надежную работу на протяжении многих километров пробега.
Советы по выбору и покупке стартера
При выборе и покупке стартера для грузовиков КАМАЗ важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу автомобиля и избежать возможных проблем в будущем. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Определите модель и тип стартера
Первым шагом является определение точной модели вашего грузовика КАМАЗ и типа стартера, который в нем установлен. Наиболее распространенные модели стартера для КАМАЗ включают в себя 24-вольтовые и 12-вольтовые варианты. Убедитесь, что вы знаете модель двигателя и год выпуска автомобиля, так как это поможет вам найти подходящий стартер.
2. Проверка совместимости
Перед покупкой стартера обязательно проверьте его совместимость с вашим автомобилем. Это можно сделать, обратившись к технической документации или консультируясь с продавцом. Неправильный выбор стартера может привести к его неэффективной работе или даже повреждению электрической системы автомобиля.
3. Качество и производитель
Выбирайте стартеры от проверенных производителей, которые зарекомендовали себя на рынке. Обратите внимание на отзывы других владельцев грузовиков КАМАЗ и рейтинг продукции. Качественные стартеры обычно имеют длительный срок службы и меньше подвержены поломкам.
4. Новые или восстановленные стартеры
Решите, хотите ли вы приобрести новый стартер или восстановленный. Новые стартеры, как правило, имеют гарантию и обеспечивают надежную работу, однако их стоимость может быть значительно выше. Восстановленные стартеры могут быть более доступными, но важно убедиться, что они прошли качественную проверку и восстановление.
5. Гарантия и возврат
При покупке стартера обязательно уточните условия гарантии и возможность возврата. Надежные продавцы предлагают гарантию на свою продукцию, что свидетельствует о высоком качестве товара. Убедитесь, что у вас есть возможность вернуть стартер в случае, если он не подошел или оказался неисправным.
6. Сравнение цен
Не забудьте сравнить цены на стартеры в разных магазинах и онлайн-платформах. Иногда можно найти выгодные предложения или акции, которые помогут сэкономить деньги. Однако не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве товара.
7. Консультация с профессионалом
Если у вас есть сомнения по поводу выбора стартера, рекомендуется проконсультироваться с профессиональным механиком или специалистом по ремонту грузовиков. Они смогут дать вам рекомендации, основываясь на вашем конкретном случае и опыте работы с автомобилями КАМАЗ.
Следуя этим советам, вы сможете выбрать и приобрести стартер, который будет надежно служить вашему грузовику КАМАЗ, обеспечивая его бесперебойную работу и долгий срок службы.
