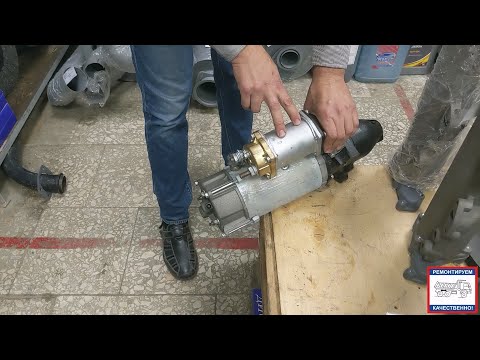

Редукторный стартер КАМАЗ Евро 4 является ключевым элементом системы запуска двигателя, и его правильное техническое обслуживание играет важную роль в обеспечении надежной работы автомобиля. В данной статье мы подробно рассмотрим устройство редукторного стартера, основные методы диагностики, а также предоставим таблицу неисправностей и пошаговую инструкцию по замене. Это руководство будет полезно как профессиональным механикам, так и владельцам автомобилей, стремящимся самостоятельно поддерживать свой транспорт в исправном состоянии.
Конструктивные особенности и принцип работы
Современные стартеры для двигателей КАМАЗ, соответствующие стандарту Евро 4, существенно отличаются от предыдущих моделей. Они оснащены понижающим редуктором, который расположен между якорем электродвигателя и муфтой свободного хода. Основная функция этого узла — преобразование высокой скорости вращения вала электродвигателя в мощный крутящий момент, необходимый для запуска маховика дизельного двигателя, особенно в условиях низких температур.
Конструкция стартера основана на электродвигателе постоянного тока с последовательным возбуждением. Он передает усилие на обгонную муфту через планетарный редуктор. Использование редуктора позволило значительно уменьшить размеры и вес стартера, сохранив при этом высокую стартовую мощность. Ключевым компонентом в этой системе является сателлитный механизм, который принимает основную механическую нагрузку во время запуска.
Устройство планетарного редуктора
Планетарный редуктор состоит из солнечной шестерни, которая крепится к валу якоря, и трех сателлитов (планетарных шестерен), взаимодействующих с неподвижным кольцом (эпициклом) и солнечной шестерней. Эта система помещена в прочный корпус, где смазка закладывается на весь срок эксплуатации, хотя на практике она часто вымывается или высыхает.
При подаче напряжения якорь начинает вращаться, передавая движение на солнечную шестерню. Сателлиты, вращаясь вокруг своей оси, одновременно движутся по неподвижному венцу, увеличивая крутящий момент, который передается на водило, жестко соединенное с валом муфты свободного хода. Здесь происходит увеличение момента силы, что особенно важно для дизельных двигателей с высокой степенью сжатия.
⚠️ Важно: Применение неоригинальных смазочных материалов или их отсутствие может привести к быстрому износу пластиковых втулок сателлитов и заклиниванию редуктора.
Материалы, используемые в редукторе, могут различаться в зависимости от производителя стартера. Часто встречаются сателлиты из порошковой металлургии или специального пластика с металлическим сердечником, что делает узел уязвимым к перегрузкам и длительной работе стартера в включенном состоянии.
| Этап обслуживания | Описание действий | Рекомендуемый интервал |
|---|---|---|
| Проверка уровня масла | Проверить уровень масла в редукторном стартере | Каждые 5000 км пробега |
| Замена масла | Заменить масло в редукторном стартере | Каждые 20000 км пробега |
| Осмотр на наличие утечек | Проверить на наличие утечек масла | Каждые 10000 км пробега |
| Проверка креплений | Проверить затяжку креплений редуктора | Каждые 15000 км пробега |
| Очистка от загрязнений | Очистить редуктор от грязи и пыли | По мере необходимости |
Интересные факты
Вот несколько интересных фактов о техническом обслуживании редукторного стартера КАМАЗ Евро 4:
Эффективность редуктора: Редукторный стартер КАМАЗ Евро 4 оснащен редуктором, который увеличивает крутящий момент при старте двигателя. Это позволяет стартеру работать более эффективно, особенно в условиях низких температур, когда требуется больше усилий для запуска.
Регулярность обслуживания: Техническое обслуживание редукторного стартера включает в себя не только проверку и замену щеток, но и смазку подшипников и проверку состояния редуктора. Регулярное обслуживание может значительно продлить срок службы стартера и предотвратить дорогостоящие ремонты.
Совместимость с системами управления: Редукторные стартеры КАМАЗ Евро 4 часто интегрированы с современными системами управления двигателем, что позволяет оптимизировать процесс запуска и снизить расход топлива. Это делает их более экологичными и экономичными по сравнению с традиционными стартерными системами.
Электрическая схема и втягивающее реле
Электрическая система стартера КАМАЗ Евро 4 включает втягивающее реле, выполняющее две ключевые задачи: механически выдвигает бендикс для соединения с маховиком и замыкает силовые контакты для подачи электричества на обмотки двигателя. Напряжение от аккумуляторов поступает на управляющий контакт реле через реле-регулятор и выключатель массы.
Внутри реле находятся две обмотки: втягивающая и удерживающая. При активации обе обмотки работают одновременно, создавая мощное магнитное поле, которое перемещает сердечник. После замыкания контактов втягивающая обмотка отключается, и удержание осуществляется только за счет удерживающей обмотки, что снижает потребление тока. Неисправность реле может восприниматься как поломка электромотора.
Схема подключения стартера на КАМАЗ Евро 4 включает дополнительное реле промежуточного типа в бортовой сети, которое разгружает кнопку выключателя приборов. Если стартер не подает признаков жизни, проверку следует начинать с цепи управления, а не с демонтажа устройства.
Типичные неисправности и диагностика
Диагностика системы запуска автомобиля требует внимательного и последовательного подхода, так как симптомы могут быть схожи при разных причинах. Водители часто сталкиваются с ситуацией, когда стартер щелкает, но не вращается, или крутит слабо, даже при полностью заряженных аккумуляторах. Важно уметь различать электрические и механические неисправности.
Одной из распространенных проблем является износ щеточного узла или выгорание ламелей коллектора. В таких случаях стартер может работать нестабильно, искрить и не развивать необходимую мощность. Другая проблема — межвитковое замыкание в обмотках якоря или статора — приводит к резкому увеличению потребляемого тока и перегреву устройства.
Механические повреждения узла
Механические неисправности часто возникают из-за износа бендикса (обгонной муфты). Если при запуске слышен характерный треск, а маховик не вращается, это может указывать на то, что ролики или клинья внутри муфты не могут зацепиться и передать крутящий момент. Такая ситуация часто возникает после длительной работы стартера без нагрузки или при попытке запустить двигатель с включенной передачей.
Износ втулок скольжения (подшипников) может привести к перекосу якоря. В результате якорь начинает задевать полюсные сердечники, что вызывает громкий шум и заклинивание. На слух это проявляется в виде скрежета и гудения. Если не заменить втулки вовремя, это может повредить якорь, так как его пластины могут замкнуться на статор.
⚠️ Важно: Использование стартера с поврежденными втулками может вызвать биение якоря и в конечном итоге привести к замыканию обмоток о корпус, что делает ремонт экономически нецелесообразным.
Поломка зубьев шестерни редуктора или венца маховика также относится к механическим повреждениям. При осмотре снятого стартера можно заметить изношенные грани на шестерне привода. Это часто является следствием усталости металла или неправильной настройки хода шестерни.
Электрические проблемы и коды ошибок
На автомобилях КАМАЗ Евро 4 с электронным блоком управления двигателем (ЭБУ) неисправности в системе запуска могут фиксироваться как ошибки. Хотя стартер не имеет собственного ЭБУ, падение напряжения в бортовой сети при попытке запуска регистрируется блоком управления. Это может вызывать сбои в работе других систем.
К основным электрическим неисправностям относятся обрывы обмоток, пробои изоляции и окисление контактных площадок втягивающего реле. Окисление площадок приводит к нагреву и подгоранию контактов, что снижает напряжение на стартере и, как следствие, его мощность.
Для точной диагностики электрической системы необходимо использовать мультиметр и нагрузочную вилку. Измерение падения напряжения на клеммах стартера во время запуска помогает выявить проблемы с проводкой или плохим контактом «массы», которые часто ошибочно принимаются за неисправность самого стартера.
Процесс демонтажа и замены стартера
Замена стартера на двигателе КАМАЗ Евро 4 требует соблюдения мер безопасности и четкой последовательности действий. Доступ к устройству может быть затруднен из-за конструкции рамы или установленного оборудования, поэтому предварительная подготовка важна.
Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности, включена нейтральная передача, а стояночный тормоз установлен. Также отсоедините клеммы от аккумулятора, начиная с отрицательной, чтобы избежать короткого замыкания при работе с силовыми проводами.
Подготовка и снятие агрегата
Сначала отключите «массу» от кузова и двигателя. Этот шаг важен, так как силовой провод, подключенный к стартеру, постоянно под напряжением. Затем очистите область вокруг стартера от грязи и масла, чтобы избежать попадания абразивных частиц в двигатель во время демонтажа.
Для снятия крепежных болтов могут понадобиться удлинители или карданные шарниры, так как доступ к нижнему болту часто затруднен. Прежде чем откручивать гайки, отсоедините силовой провод от контактного болта втягивающего реле и управляющий провод.
- Отключите минусовую клемму аккумулятора и убедитесь, что на силовом болте стартера нет напряжения.
- Отсоедините разъемы проводов управления и питания от втягивающего реле.
- Открутите два или три крепежных болта, фиксирующих стартер на картере маховика.
- Аккуратно извлеките стартер, поддерживая его рукой, чтобы не повредить фланец или проводку.
При извлечении стартера важно не уронить его и не повредить фланец крепления. Если стартер не поддается, не прикладывайте чрезмерные усилия, чтобы не сломать уши крепления. В таком случае лучше очистить резьбу или воспользоваться проникающей смазкой.
Установка нового устройства
Монтаж выполняется в обратном порядке. Перед установкой рекомендуется проверить состояние зубьев венца маховика. Это можно сделать через смотровое окно или сняв стартер. Если на венце есть поврежденные зубья, установка нового стартера может привести к его быстрому выходу из строя.
При креплении болтов важно затягивать их с указанным моментом, используя динамометрический ключ. Недостаточная затяжка может вызвать перекос и шум, а чрезмерная — повредить резьбу в алюминиевом картере. После завершения установки обязательно проверьте надежность соединений.
После подключения всех проводов и установки клемм аккумулятора необходимо протестировать работу системы. Запуск должен происходить плавно и без посторонних звуков. Если стартер крутит без нагрузки, возможно, схема подключения обмоток реле собрана неправильно (если реле менялось отдельно).
Ремонт и обслуживание компонентов
Ремонт стартера часто оказывается более выгодным, чем покупка нового устройства, особенно если восстановление выполнено качественно. Однако не все компоненты подлежат восстановлению. Например, если корпус треснут или якорь имеет поврежденную изоляцию, лучше заменить эти детали.
При ремонте важно обратить внимание на щеточный узел и коллектор. Щетки должны быть достаточно длинными и свободно двигаться в своих держателях. Пружины щеток не должны быть ослаблены, так как это может привести к нарушению контакта с коллектором и искрению.
Дефектовка планетарного механизма
При разборке редукторной части в первую очередь осмотрите сателлиты и водило. Пластиковые сателлиты не должны иметь трещин или сколов. Металлические шестерни необходимо проверить на износ и «зализывание» зубьев. Игольчатый подшипник на валу якоря должен быть установлен плотно и не иметь люфта.
Для смазки редуктора используется морозостойкая смазка, обычно на основе дисульфида молибдена или лития. Применение обычного солидола или графитовой смазки недопустимо, так как при низких температурах они становятся более вязкими, что увеличивает сопротивление и снижает пусковые обороты.
| Компонент | Признак износа | Метод восстановления |
|---|---|---|
| Сателлиты | Трещины, сколы зубьев | Замена комплекта |
| Водило | Износ посадочных мест | Замена водила в сборе |
| Втулки | Люфт вала, шум | Прессовка новых втулок |
Сборка редуктора требует внимательности. Важно правильно установить стопорное кольцо и шайбы. Неправильная сборка может привести к тому, что шестерни разойдутся, и стартер заклинит при первом запуске.
Восстановление электрической части
Восстановление электрической системы начинается с очистки коллектора. Если ламели потемнели или покрыты нагаром, их следует обработать мелкозернистой наждачной бумагой (нулевкой) или специальным абразивным камнем. Это можно сделать, не снимая якорь с токарного станка (если есть такая возможность), либо вручную, поворачивая вал. При значительной изношенности потребуется проточка на станке.
Щетки рекомендуется заменять на новые, предпочтительно с медно-графитовым составом, который обеспечивает лучшую проводимость тока. При установке новых щеток может потребоваться их притирка, однако современные материалы часто позволяют сразу начать эксплуатацию узла.
Втягивающее реле обычно заменяют полностью, так как ремонт пятаков и обмоток в домашних условиях редко приводит к долговечному результату. При установке нового реле важно проверить ход штока и плотность прилегания контактов.
Типичные ошибки и рекомендации
В процессе обслуживания и ремонта стартеров КАМАЗ Евро 4 могут возникать ошибки, которые сводят на нет все усилия или вызывают новые неисправности. Осознание этих моментов поможет избежать повторных визитов в сервисный центр.
Одной из распространенных ошибок является пренебрежение состоянием аккумуляторных батарей. Если аккумуляторы устарели и имеют высокое внутреннее сопротивление, даже исправный стартер не сможет обеспечить необходимую мощность. Напряжение под нагрузкой не должно опускаться ниже 9-10 Вольт.
- Недостаточное внимание к чистоте контактов — окисленные клеммы создают дополнительное сопротивление, что приводит к перегреву и потере мощности. Всегда очищайте контакты до блеска.
- Применение неподходящей смазки — использование густых смазок в редукторе зимой может привести к тому, что стартер не будет работать в мороз.
- Долгая работа стартера — попытки завести двигатель более 10-15 секунд подряд могут вызвать перегрев обмоток и деформацию пластин коллектора.
- Удары по корпусу — попытка «оживить» стартер ударами молотка часто приводит к трещинам в корпусе или повреждению магнитов.
Также следует учитывать совместимость запчастей. Стартеры для различных модификаций двигателей КАМАЗ (740.30, 740.50, 740.60 и т.д.) могут различаться по посадочным местам и количеству зубьев шестерни.
| Параметр | Значение | Примечание |
|---|---|---|
| Напряжение | 24 В | Стандарт для КАМАЗ |
| Мощность | 8.2 кВт | Для двигателей Евро 4 |
| Зубья | 9 или 10 | Зависит от модели венца |
⚠️ Важно: Установка стартера с неправильным количеством зубьев шестерни может привести к немедленному разрушению шестерни и венца маховика.
Эксплуатация в зимних условиях
Зимняя эксплуатация грузовиков КАМАЗ с редукторными стартерами имеет свои особенности. Низкие температуры приводят к загустению масла в двигателе и снижению емкости аккумуляторов, что усложняет работу пусковой системы.
В морозы не рекомендуется длительное использование стартера. Лучше делать несколько коротких попыток запуска по 3-5 секунд с перерывами для восстановления заряда аккумулятора. Это поможет избежать глубокого разряда и перегрева обмоток.
Если стартер замерз или смазка в редукторе стала слишком густой, не пытайтесь завести дизельный двигатель «с толкача» — это может повредить датчики и электронный блок управления. В таком случае лучше воспользоваться предпусковым подогревателем или отогреть технику в теплом помещении.
Регулярное обслуживание, включая чистку контактов, проверку креплений и контроль состояния аккумулятора, поможет избежать неожиданных поломок. При первых признаках нестабильной работы — затрудненном запуске или появлении посторонних звуков — необходимо незамедлительно провести диагностику.
Регулярность технического обслуживания
Регулярность технического обслуживания редукторного стартера КАМАЗ Евро 4 является ключевым аспектом, обеспечивающим надежную и бесперебойную работу двигателя. Правильное и своевременное обслуживание позволяет предотвратить серьезные поломки, продлить срок службы стартера и повысить общую эффективность работы автомобиля.
Техническое обслуживание редукторного стартера должно проводиться в соответствии с рекомендациями производителя и включать в себя несколько основных этапов. Первоначально, важно установить график обслуживания, который будет зависеть от условий эксплуатации автомобиля, пробега и интенсивности использования. Рекомендуется проводить проверку редукторного стартера не реже одного раза в 10 000 километров пробега или каждые 6 месяцев, в зависимости от того, что наступит раньше.
На первом этапе обслуживания необходимо провести визуальный осмотр стартера. Это включает в себя проверку состояния корпуса, креплений, проводов и соединений. Особое внимание следует уделить наличию коррозии, трещин или других повреждений, которые могут негативно сказаться на работе устройства. Также стоит проверить уровень износа щеток и коллекторов, так как их состояние напрямую влияет на эффективность запуска двигателя.
Следующим шагом является проверка электрических соединений. Необходимо убедиться, что все контакты надежно закреплены и не имеют окисления. В случае обнаружения проблем, такие как ослабленные соединения или коррозия, следует произвести их очистку и, при необходимости, замену.
Также важно проверить уровень и состояние смазки в редукторе стартера. Для этого необходимо снять крышку редуктора и осмотреть внутренние компоненты на наличие износа и загрязнений. Если смазка имеет темный цвет или содержит металлические частицы, ее следует заменить. Рекомендуется использовать смазочные материалы, рекомендованные производителем, чтобы обеспечить оптимальную работу редуктора.
Кроме того, необходимо проверить работу стартера в целом. Это можно сделать, запустив двигатель и прослушав работу стартера. Если возникают посторонние звуки, такие как скрежет или стук, это может указывать на наличие проблем, требующих немедленного вмешательства. Важно также проверить скорость вращения стартера, так как недостаточная скорость может свидетельствовать о проблемах с электрической системой или износом компонентов.
Наконец, следует учитывать, что регулярное техническое обслуживание редукторного стартера не только предотвращает поломки, но и способствует повышению общей надежности автомобиля. Важно вести учет всех проведенных работ и замененных деталей, что поможет в будущем планировать обслуживание и выявлять потенциальные проблемы на ранних стадиях.
Планирование профилактических работ
Планирование профилактических работ для редукторного стартера КАМАЗ Евро 4 является важным этапом в обеспечении надежной и бесперебойной работы автомобиля. Правильное планирование позволяет не только продлить срок службы стартера, но и предотвратить возможные поломки, которые могут привести к дорогостоящему ремонту и простоям в работе.
Первым шагом в планировании профилактических работ является составление графика обслуживания. Рекомендуется учитывать рекомендации производителя, а также условия эксплуатации автомобиля. Важно фиксировать пробег и время работы двигателя, чтобы своевременно проводить необходимые проверки и замены.
Основные мероприятия, которые должны быть включены в график профилактического обслуживания редукторного стартера, включают:
- Проверка состояния редуктора: Регулярная проверка состояния редуктора стартера на наличие износа, трещин и других повреждений. Это позволит выявить проблемы на ранних стадиях и избежать серьезных поломок.
- Замена смазки: Важно следить за состоянием смазки в редукторе. Замена смазки должна проводиться в соответствии с рекомендациями производителя, так как недостаток или загрязнение смазки может привести к перегреву и выходу из строя редуктора.
- Проверка электрических соединений: Необходимо регулярно проверять состояние электрических соединений, проводки и контактов. Коррозия или ослабление соединений могут привести к плохому контакту и, как следствие, к неисправности стартера.
- Тестирование стартера: Периодическое тестирование работы редукторного стартера поможет выявить возможные неисправности. Это может включать проверку напряжения, тока и других параметров, которые могут указывать на проблемы в работе устройства.
- Обучение персонала: Важно обеспечить обучение сотрудников, ответственных за техническое обслуживание, чтобы они знали, как правильно проводить профилактические работы и могли оперативно реагировать на возникающие проблемы.
Кроме того, стоит учитывать, что профилактические работы должны проводиться не только в плановом порядке, но и по мере необходимости. Например, если автомобиль эксплуатируется в тяжелых условиях (высокие нагрузки, пыль, влага), то интервал между обслуживанием может быть сокращен.
В заключение, правильное планирование профилактических работ для редукторного стартера КАМАЗ Евро 4 является залогом его надежной работы и долговечности. Регулярное обслуживание, внимательное отношение к деталям и обучение персонала помогут избежать серьезных проблем и обеспечат бесперебойную эксплуатацию автомобиля.
Контроль за состоянием аккумуляторной батареи
Контроль за состоянием аккумуляторной батареи является важным аспектом технического обслуживания редукторного стартера КАМАЗ Евро 4. Аккумуляторная батарея обеспечивает необходимую энергию для запуска двигателя, и ее состояние напрямую влияет на работу стартера и, соответственно, на надежность всего автомобиля.
Первым шагом в контроле состояния аккумуляторной батареи является регулярная проверка уровня заряда. Для этого можно использовать вольтметр, который позволяет измерить напряжение на клеммах батареи. В нормальном состоянии напряжение должно находиться в пределах 12,4–12,7 В. Если значение ниже 12,4 В, это может свидетельствовать о недостаточном заряде, что может привести к проблемам с запуском двигателя.
Кроме того, важно проверять состояние клемм и проводов аккумулятора. Коррозия на клеммах может привести к плохому контакту и, как следствие, к снижению эффективности работы стартера. Рекомендуется периодически очищать клеммы от окислов и загрязнений, используя специальный очиститель или раствор соды с водой. После очистки необходимо тщательно высушить клеммы и, при необходимости, обработать их антикоррозийным средством.
Также следует обратить внимание на уровень электролита в аккумуляторе. В случае свинцово-кислотных аккумуляторов уровень электролита должен находиться между минимальной и максимальной отметками. Если уровень ниже минимального, необходимо долить дистиллированную воду. Важно помнить, что добавление воды должно производиться только при отключенном аккумуляторе и в холодном состоянии.
Не менее важным аспектом является проверка состояния аккумулятора на предмет механических повреждений. Трещины, вздутия или другие дефекты корпуса могут привести к утечке электролита и, как следствие, к выходу аккумулятора из строя. В случае обнаружения повреждений рекомендуется заменить аккумулятор на новый.
Регулярная проверка и обслуживание аккумуляторной батареи не только продлевает срок ее службы, но и обеспечивает надежный запуск двигателя, что особенно важно для автомобилей, работающих в сложных условиях. Важно помнить, что профилактика всегда проще и дешевле, чем устранение последствий неисправностей, связанных с аккумулятором и стартером.
Советы по выбору запчастей и расходных материалов
При техническом обслуживании редукторного стартера КАМАЗ Евро 4 особое внимание следует уделить выбору запчастей и расходных материалов. Правильный выбор компонентов не только обеспечивает надежную работу стартера, но и продлевает его срок службы. Ниже представлены ключевые рекомендации по выбору запчастей и расходных материалов.
1. Оригинальные запчасти vs. аналоги
Первое, что стоит учитывать при выборе запчастей — это их происхождение. Оригинальные запчасти, произведенные заводом-изготовителем, гарантируют высокое качество и точное соответствие техническим требованиям. Они проходят строгий контроль качества и имеют длительный срок службы.
Аналоги могут быть более доступными по цене, но их качество может варьироваться. При выборе аналогов важно обращать внимание на репутацию производителя и отзывы пользователей. Рекомендуется выбирать запчасти от известных брендов, которые зарекомендовали себя на рынке.
2. Проверка совместимости
Перед покупкой запчастей необходимо убедиться в их совместимости с конкретной моделью редукторного стартера. Для этого стоит обратиться к технической документации или консультироваться с профессионалами. Неправильный выбор запчастей может привести к серьезным поломкам и дополнительным затратам на ремонт.
3. Качество расходных материалов
К расходным материалам, необходимым для обслуживания редукторного стартера, относятся масла, смазки и герметики. Выбор качественных расходных материалов критически важен для обеспечения надежной работы стартера. Рекомендуется использовать масла, соответствующие спецификациям производителя, так как это влияет на эффективность работы и защиту от износа.
4. Условия хранения запчастей
Правильное хранение запчастей также играет важную роль в их качестве. Запчасти должны храниться в сухом, защищенном от солнечного света месте, чтобы избежать коррозии и других повреждений. Следует также следить за сроками годности расходных материалов, так как использование просроченных компонентов может негативно сказаться на работе стартера.
5. Консультации с профессионалами
Если у вас возникают сомнения по поводу выбора запчастей и расходных материалов, не стесняйтесь обращаться за консультацией к специалистам. Профессионалы помогут вам выбрать наиболее подходящие компоненты, исходя из состояния вашего редукторного стартера и условий его эксплуатации.
Следуя данным рекомендациям, вы сможете обеспечить надежную и долговечную работу редукторного стартера КАМАЗ Евро 4, минимизировав риск поломок и дополнительных затрат на обслуживание.
